Дерматоскоп Stern Derma — первый российский дерматоскоп с оптикой премиального класса. Партнёрство с ЛЗОС и Швабе позволило создать прибор, сравнимый с лучшими немецкими образцами, по принципиально другой цене. Разработка заняла несколько лет — с многочисленными итерациями, переработанными партиями деталей и бескомпромиссной работой над каждым узлом.

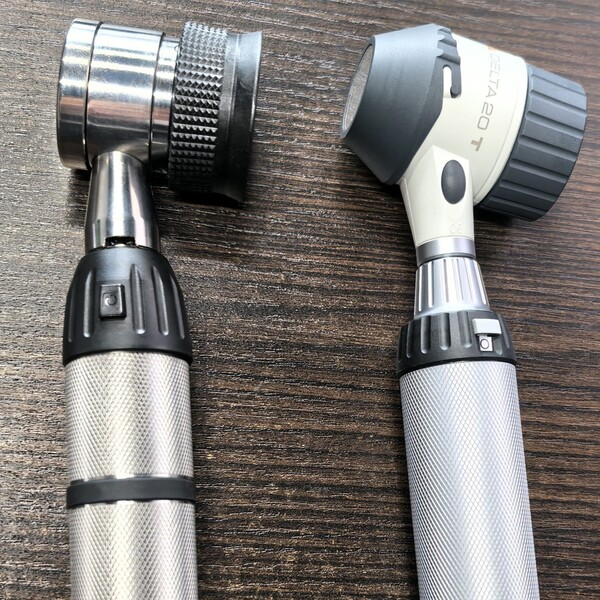

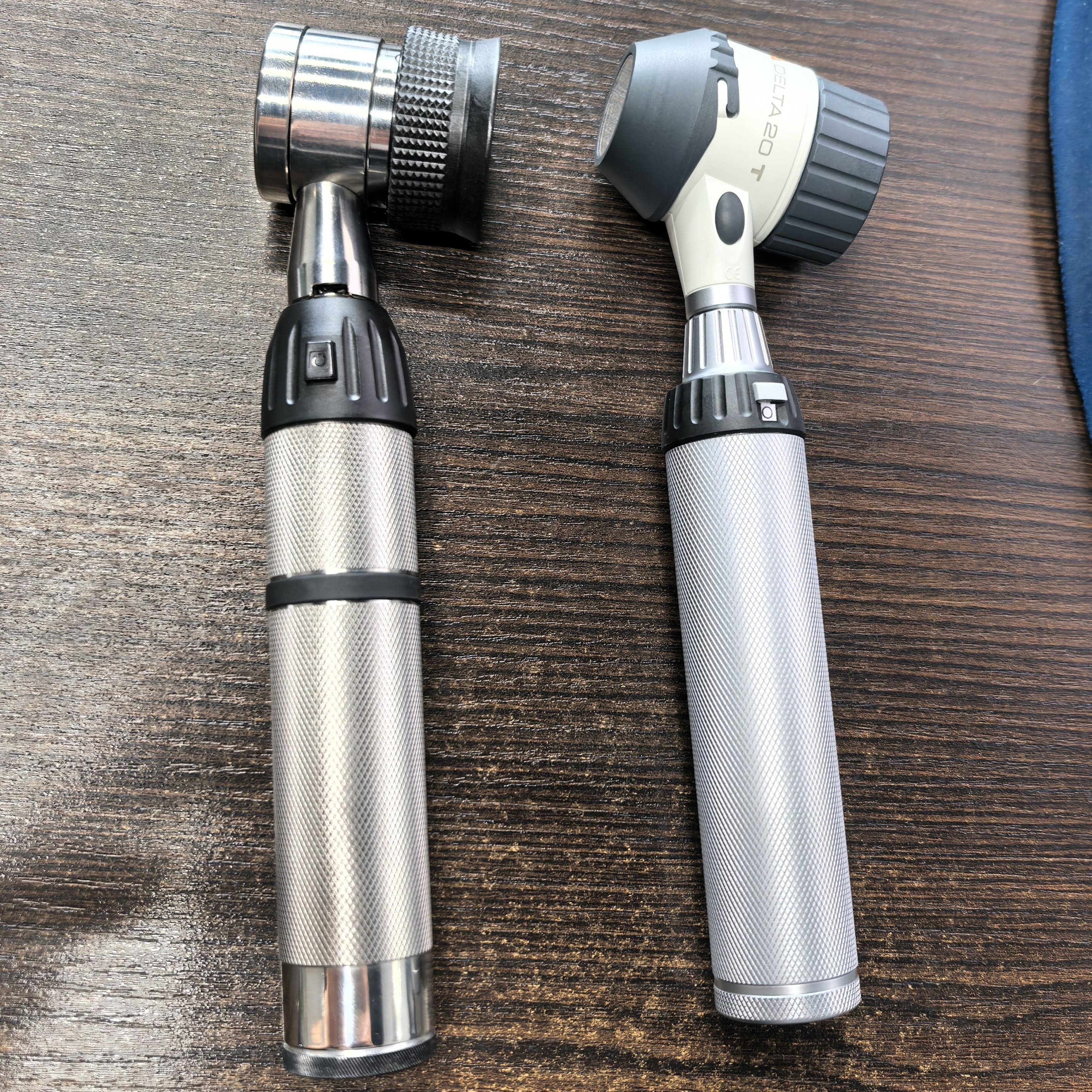

Как обычно, разработку первого российского дерматоскопа мы начали с детального разбора всех существующих на рынке конкурентов — буквально до последнего винтика. Параллельно прорабатывались первые наброски технического задания: форма головки, эргономика кнопок, компоновка оптического узла.

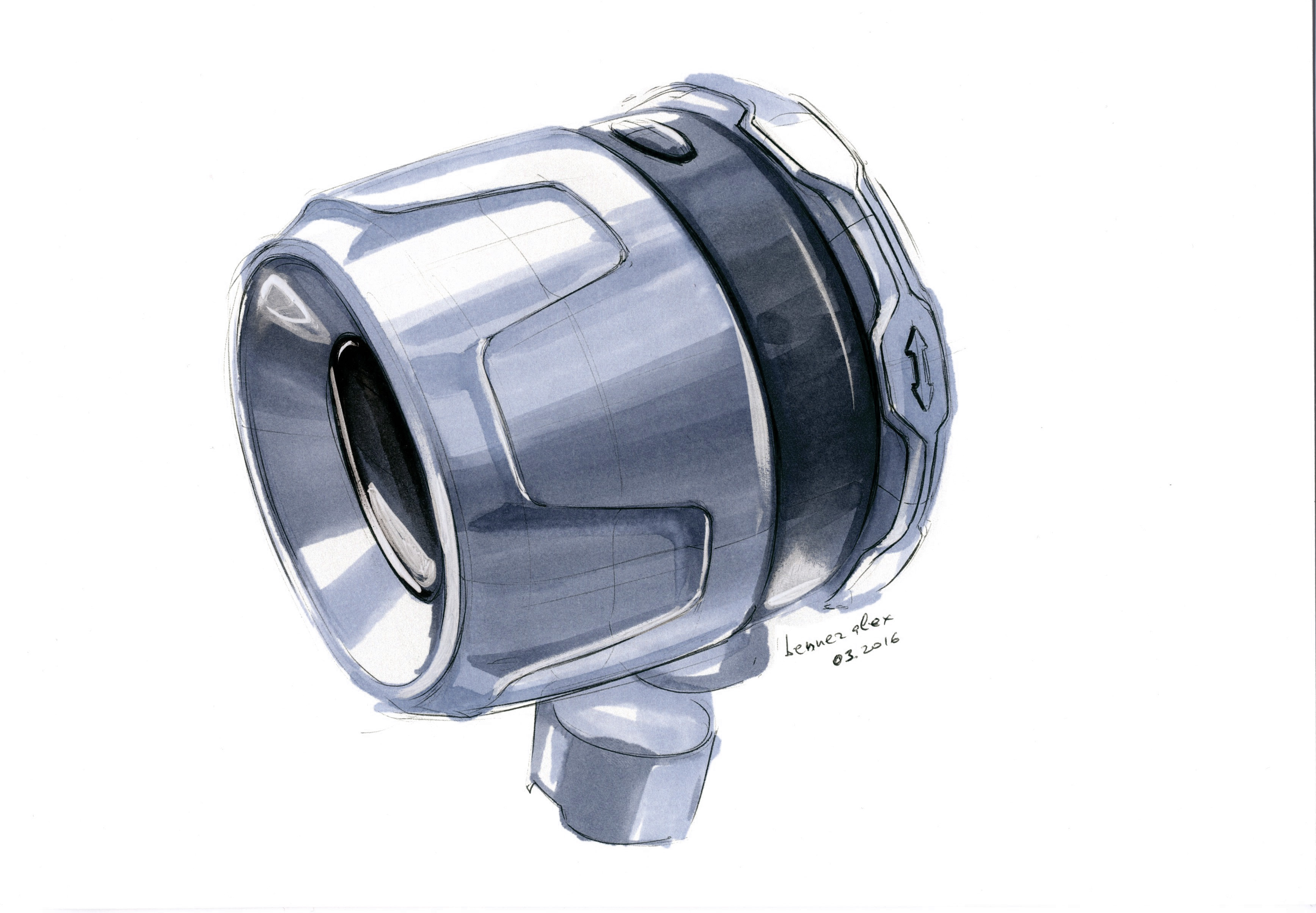

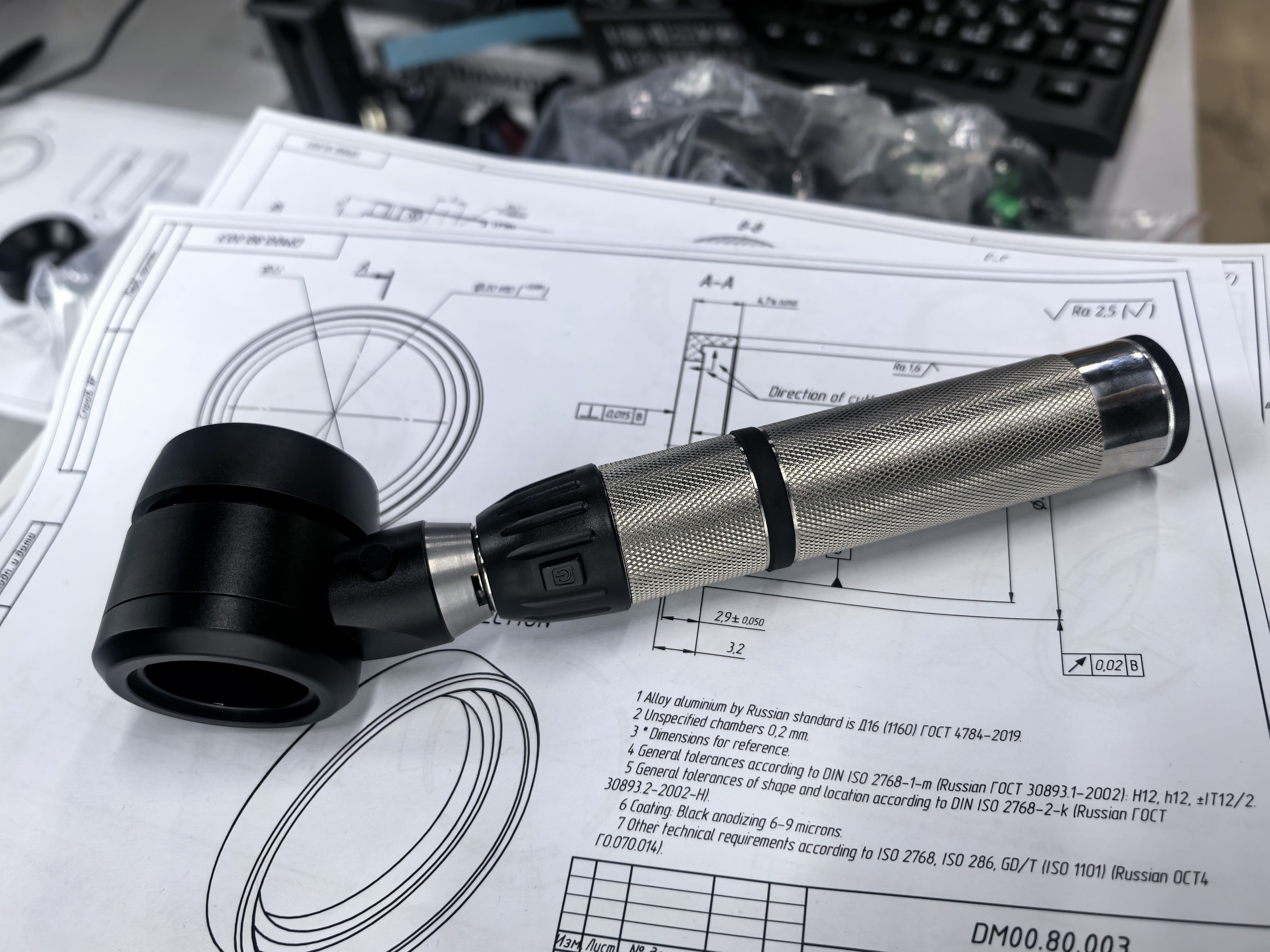

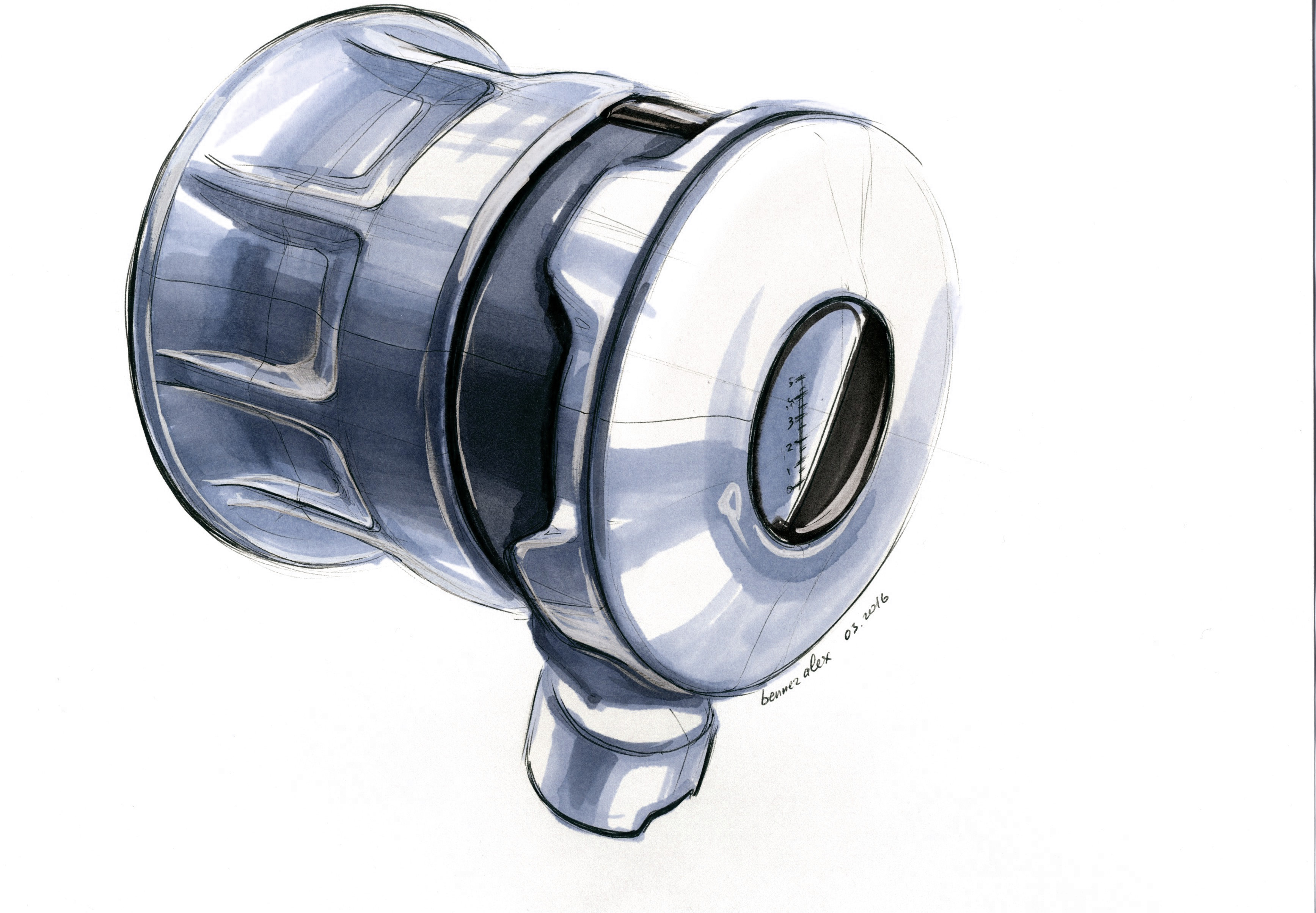

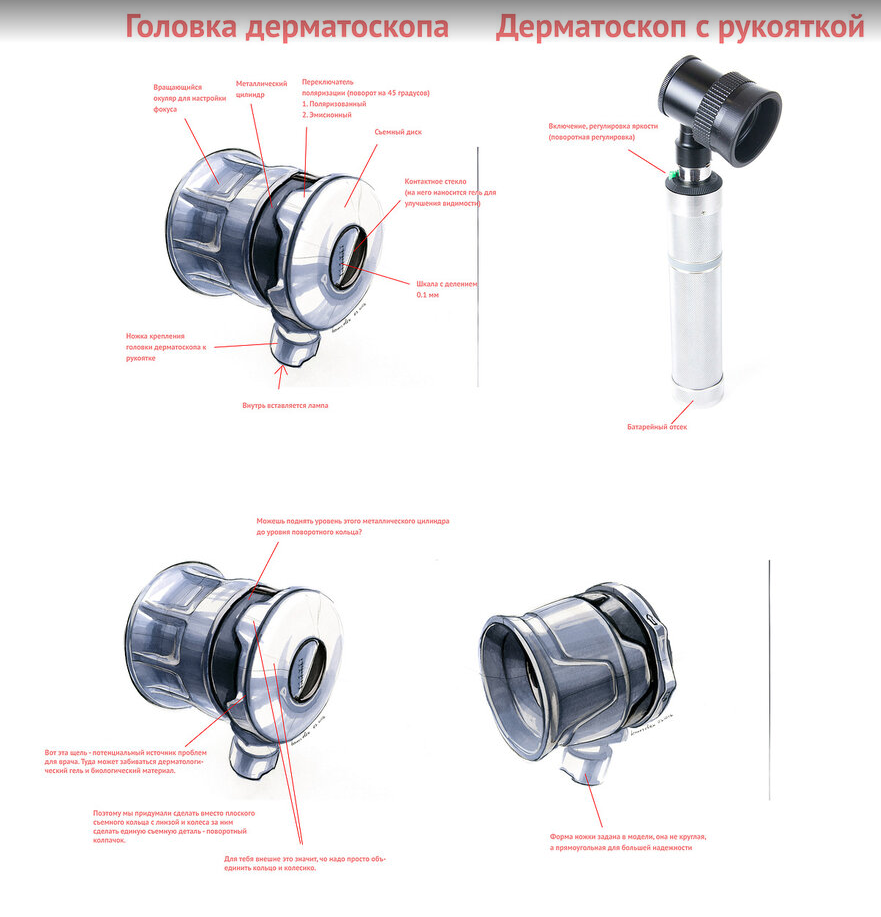

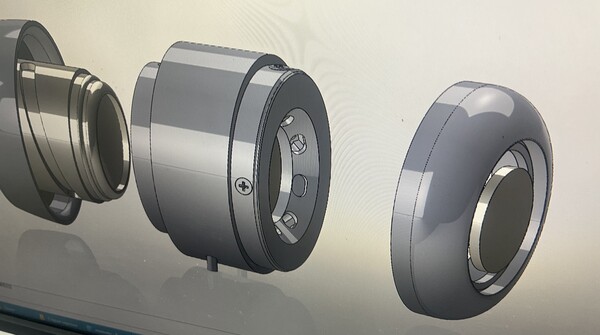

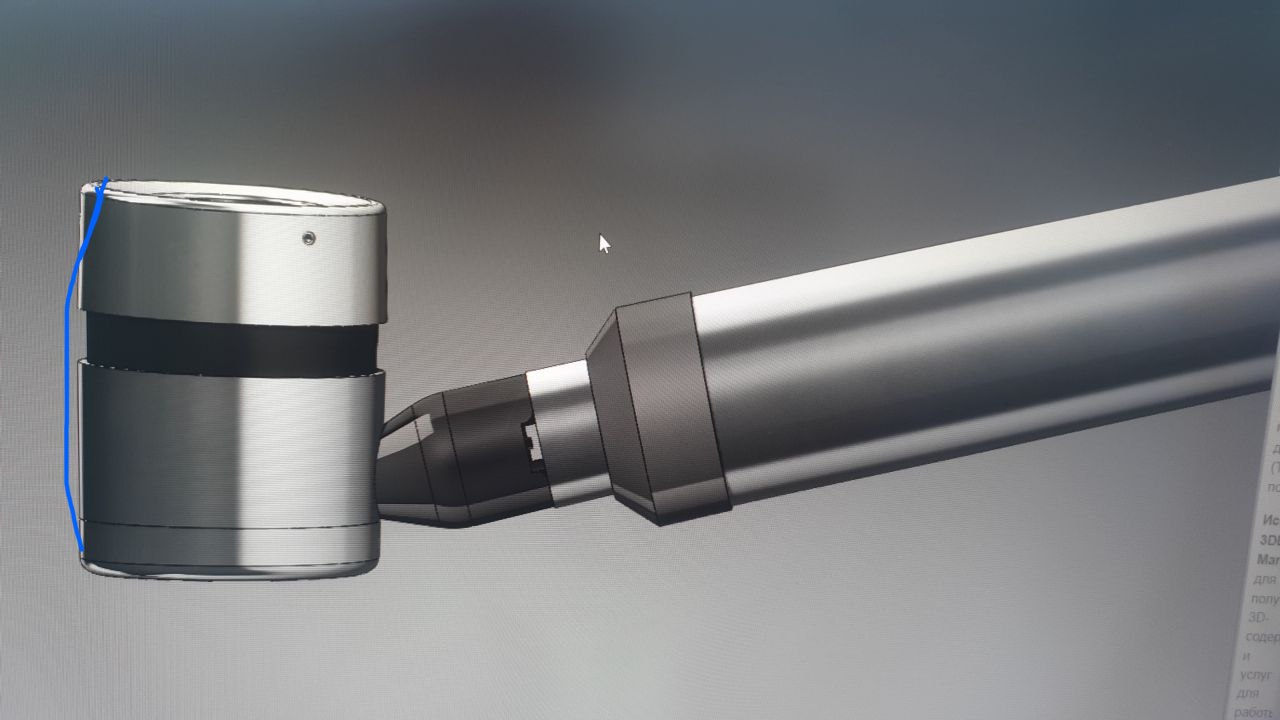

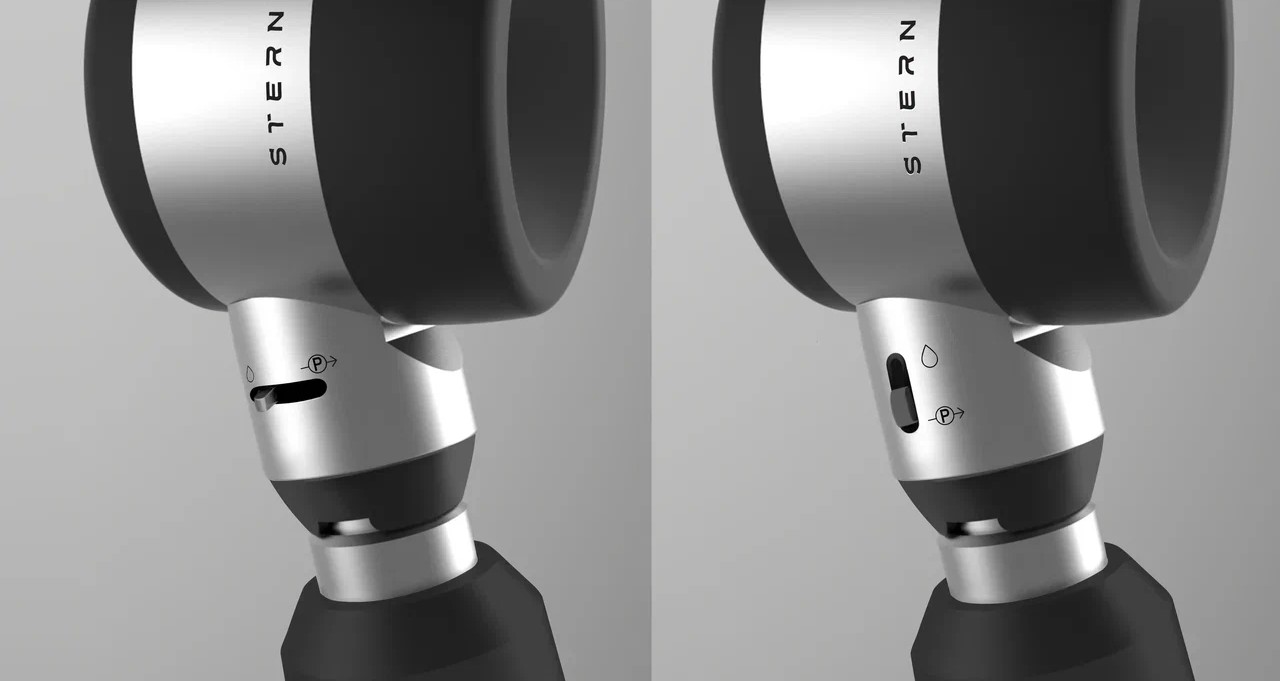

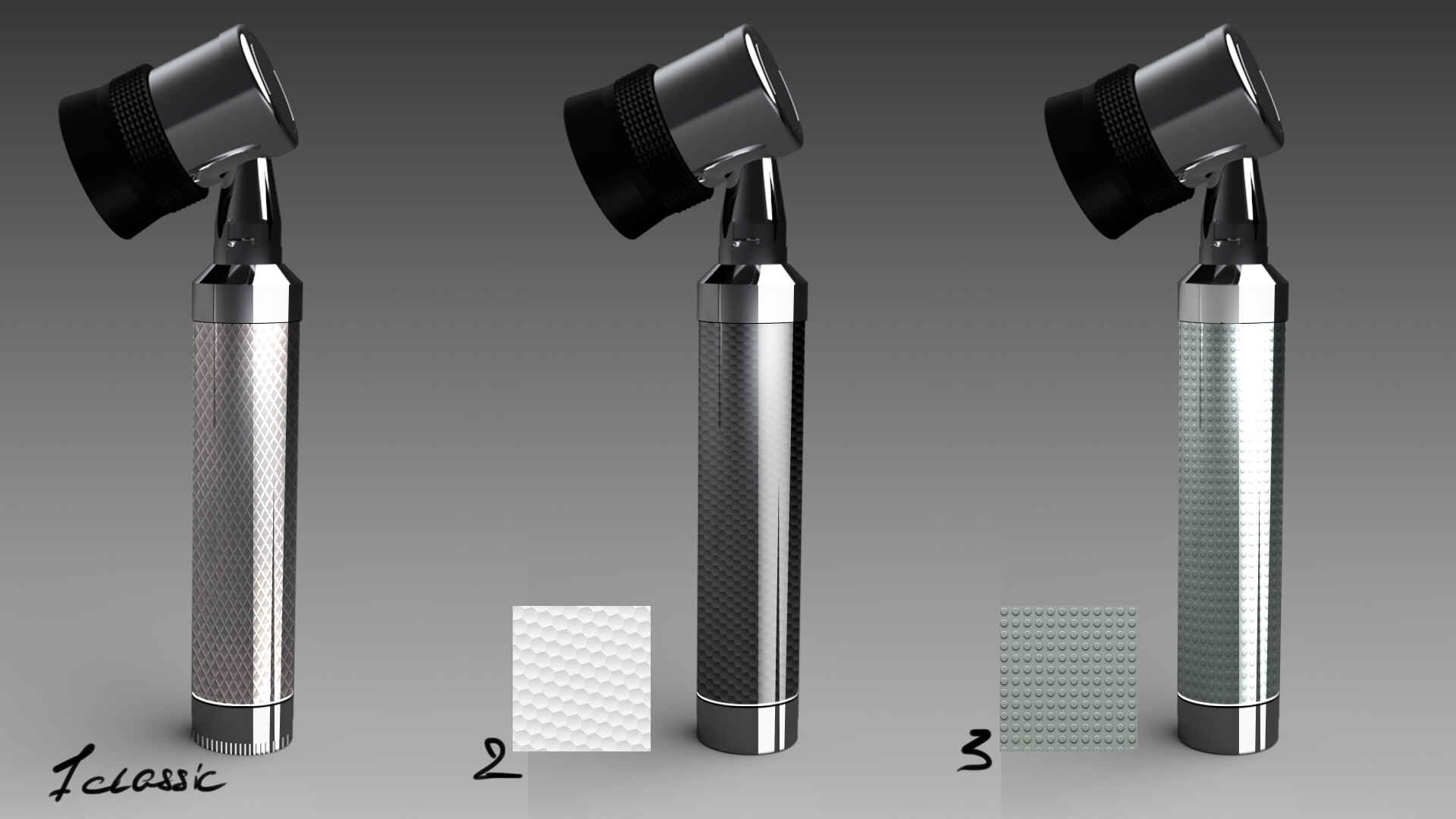

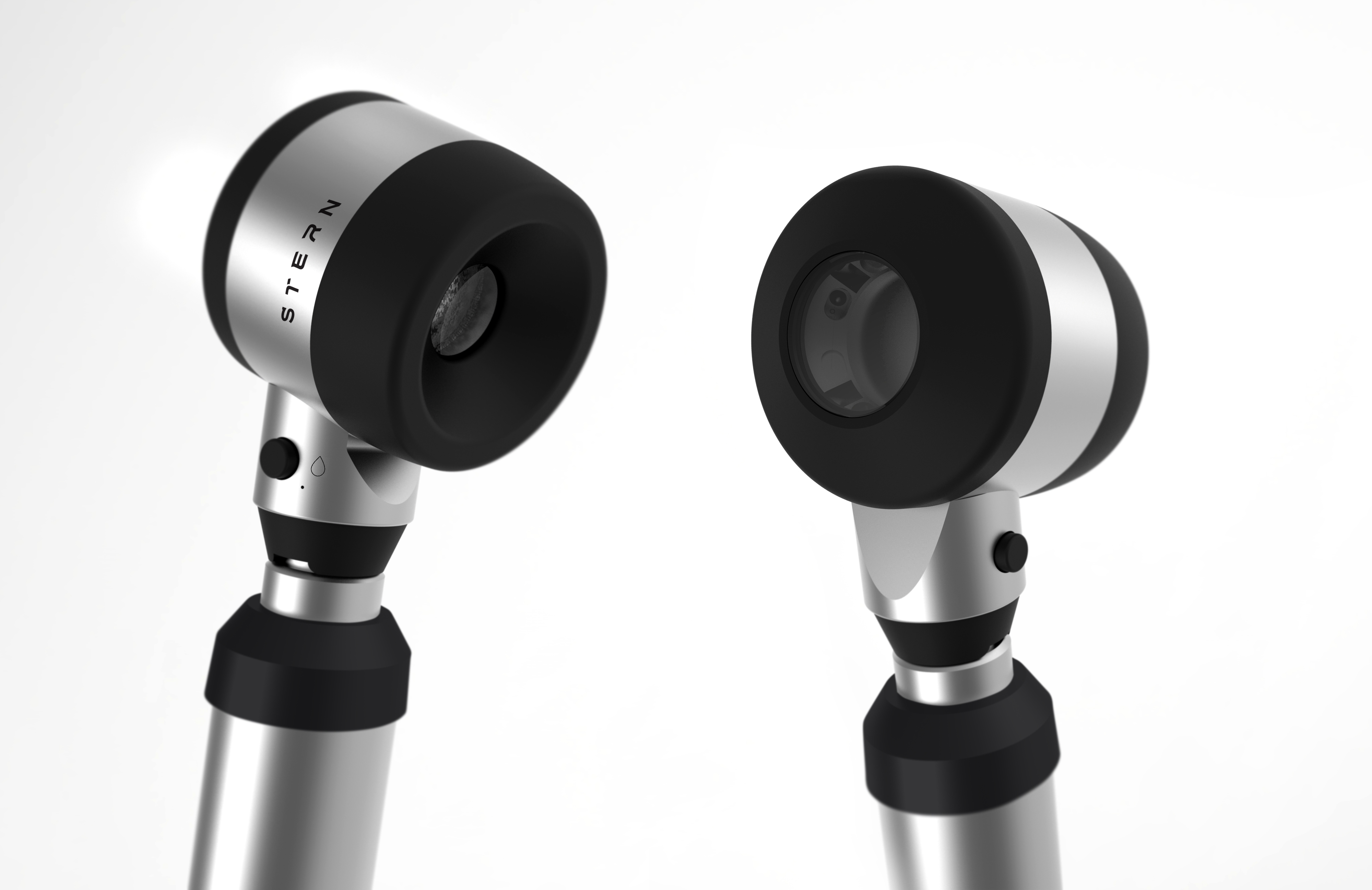

Каждая деталь прорабатывалась в SolidWorks и согласовывалась с оптическим заводом ЛЗОС. Параллельно велась работа над дизайном — рассматривались разные варианты текстуры рукоятки, формы головки и эргономики переключателя поляризации. Допуски — микронные: шероховатость Ra 2,5, отклонения в сотых долях миллиметра.
Материал корпуса — алюминиевый сплав Д16 с чёрным анодированием 6–9 мкм. Классическая рифлёная рукоятка была выбрана как наиболее надёжная и привычная для врача.

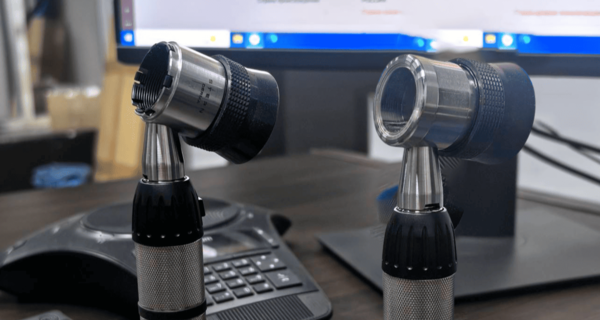

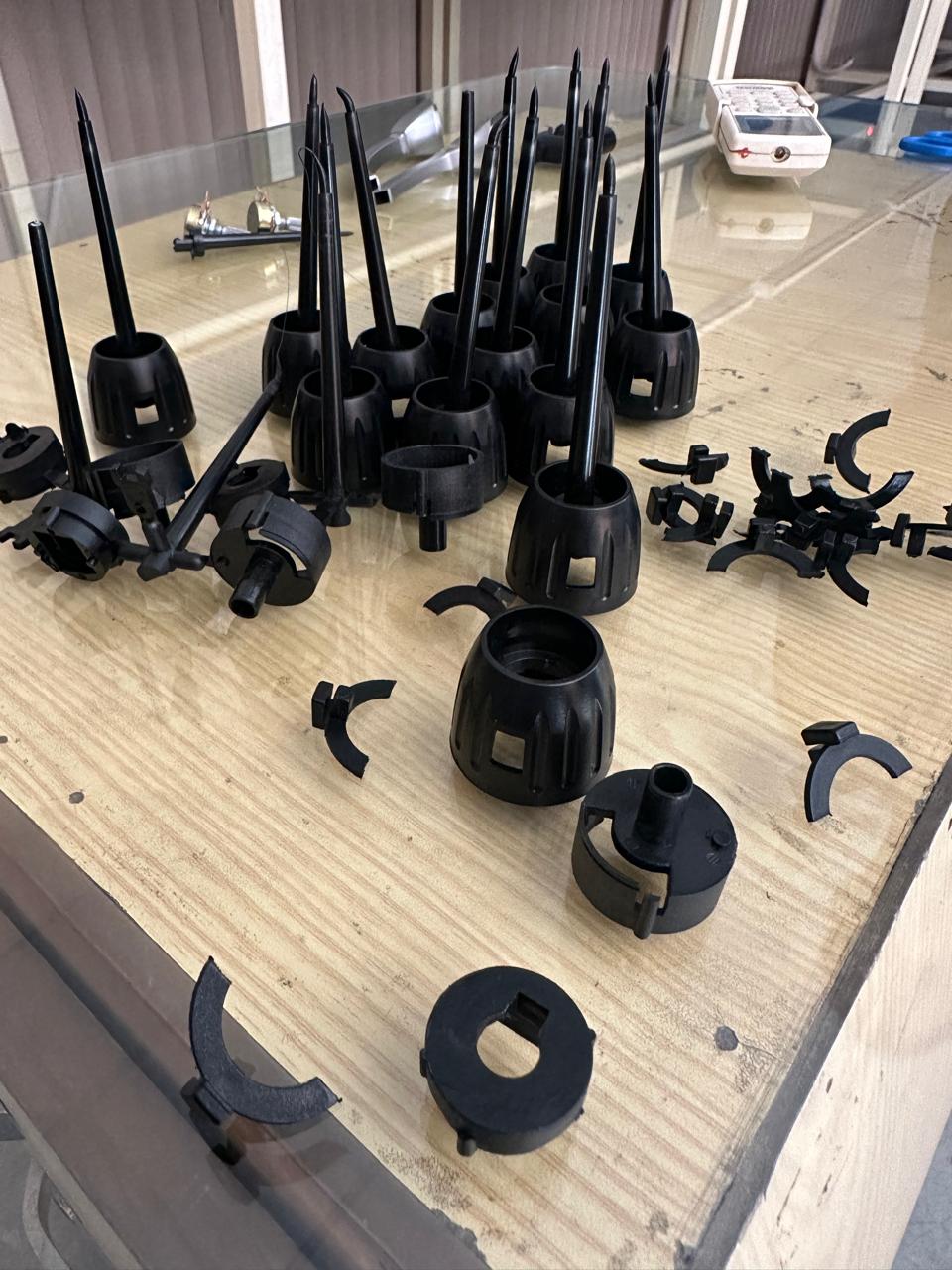

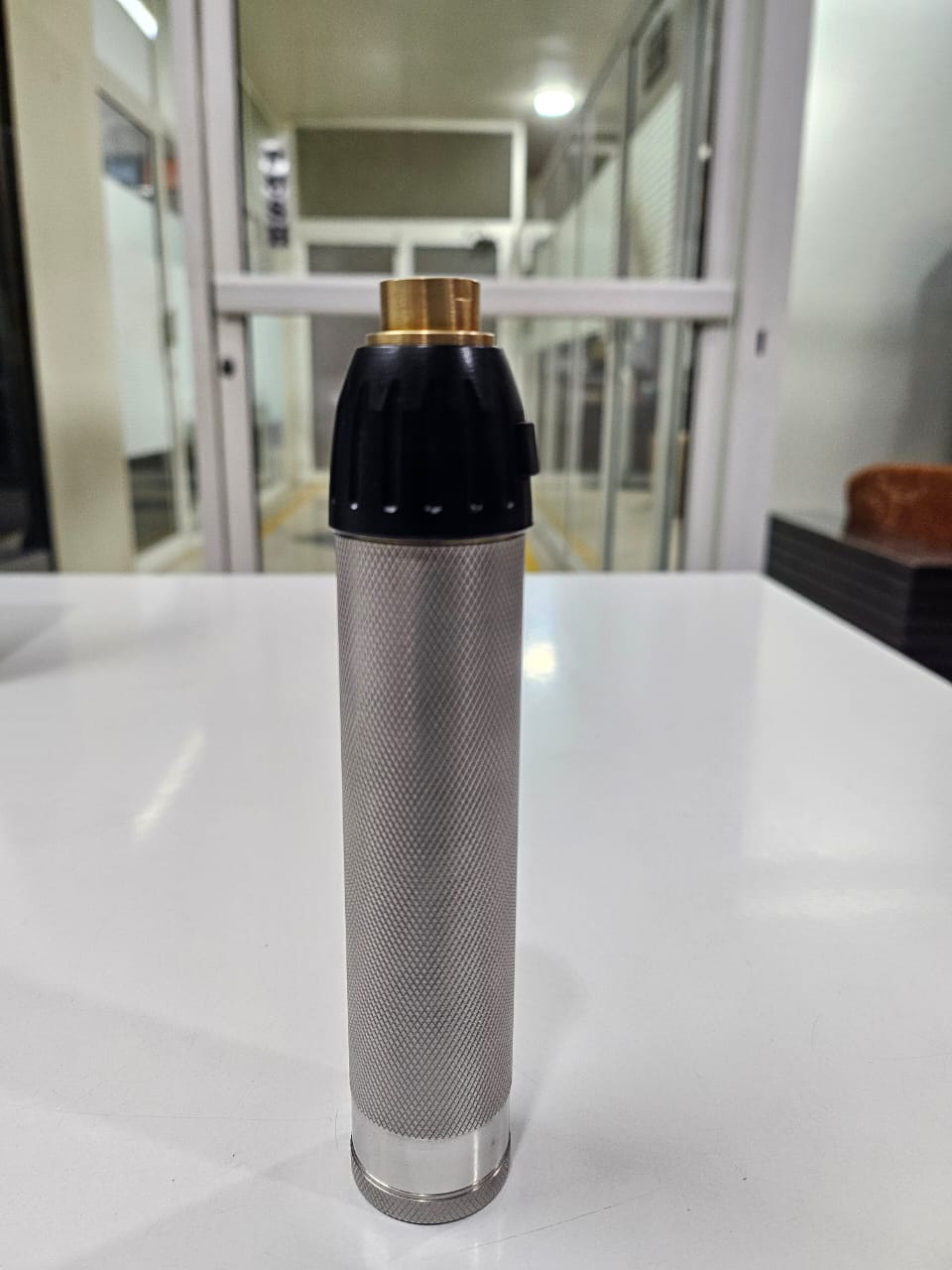

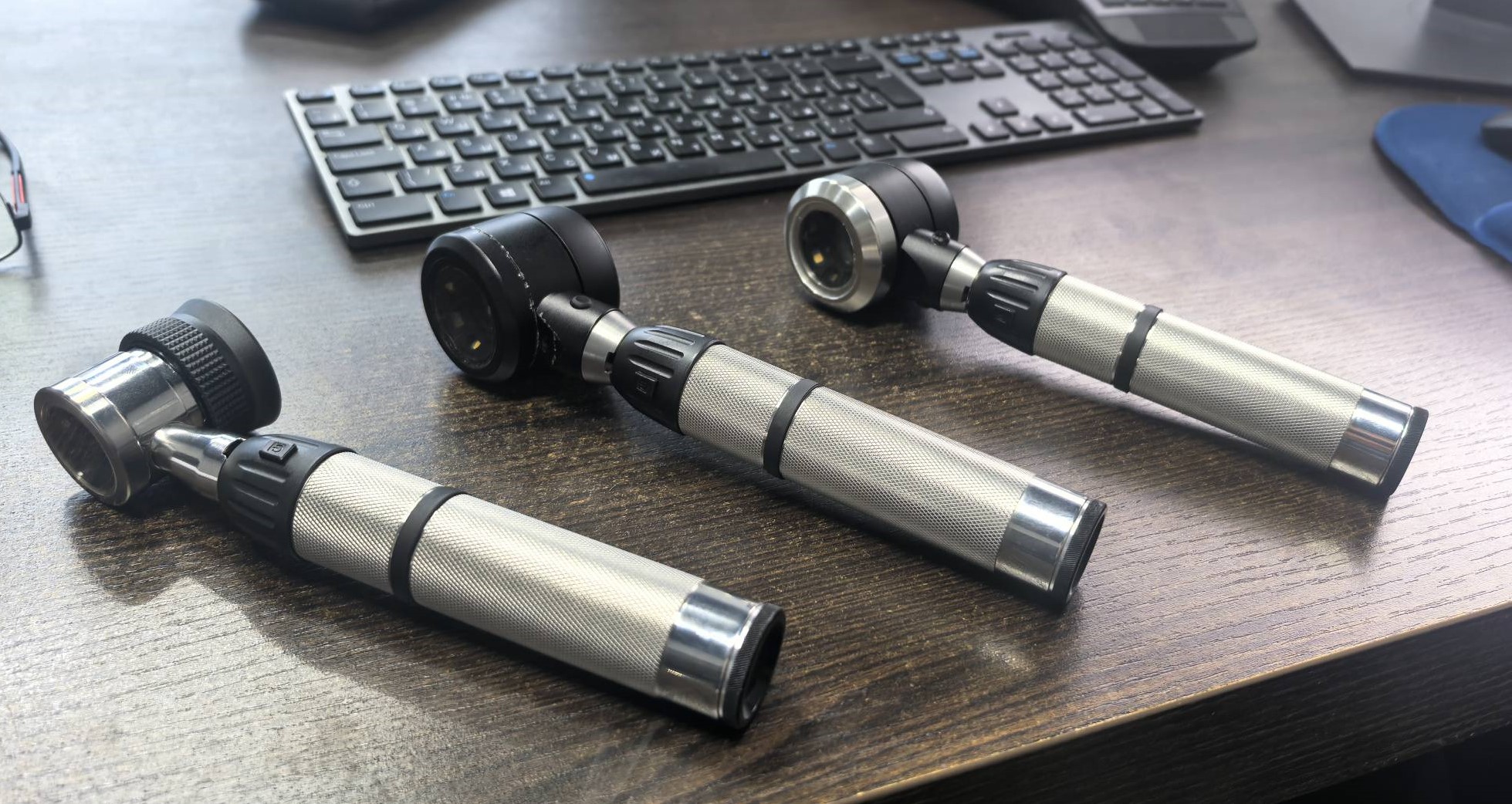

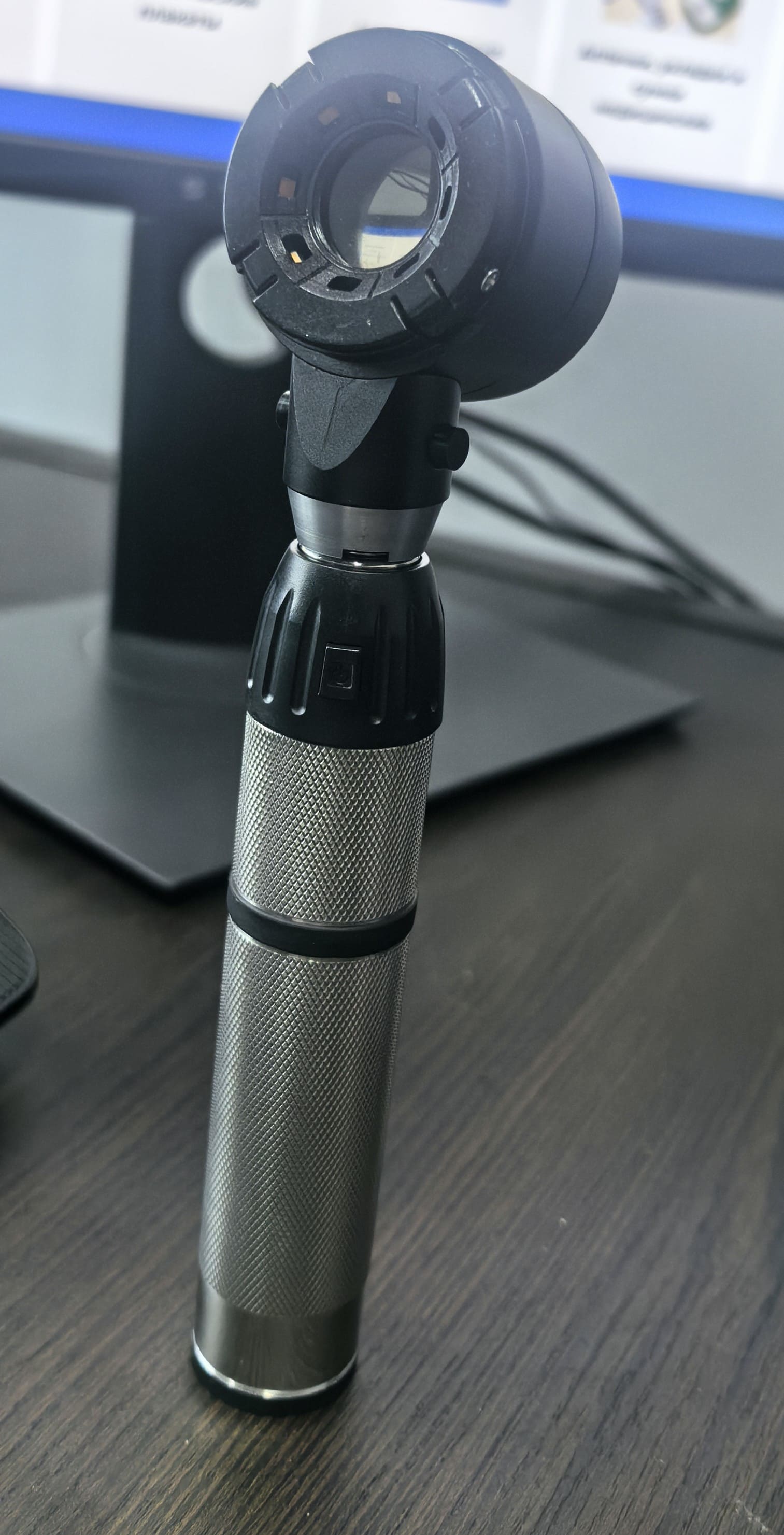

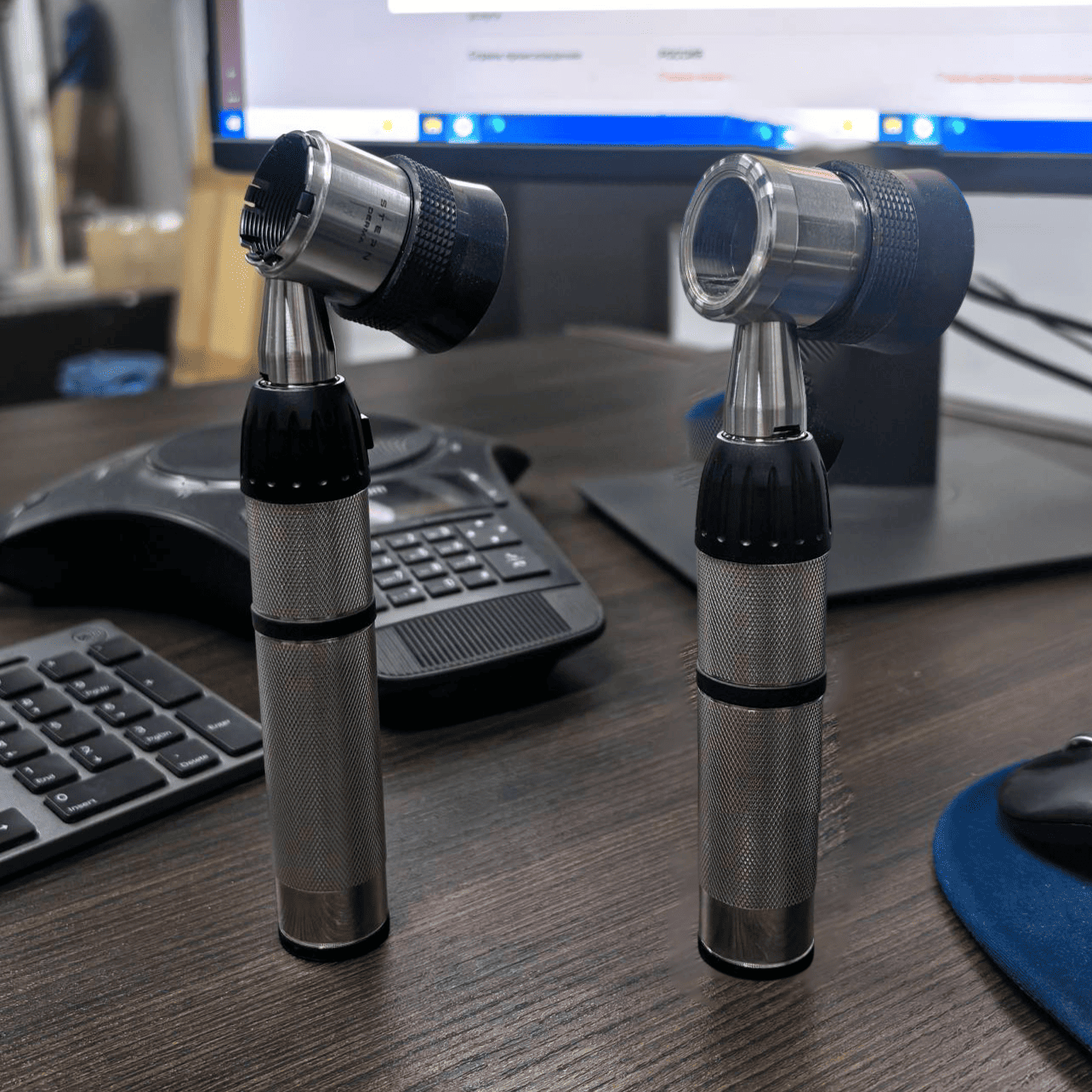

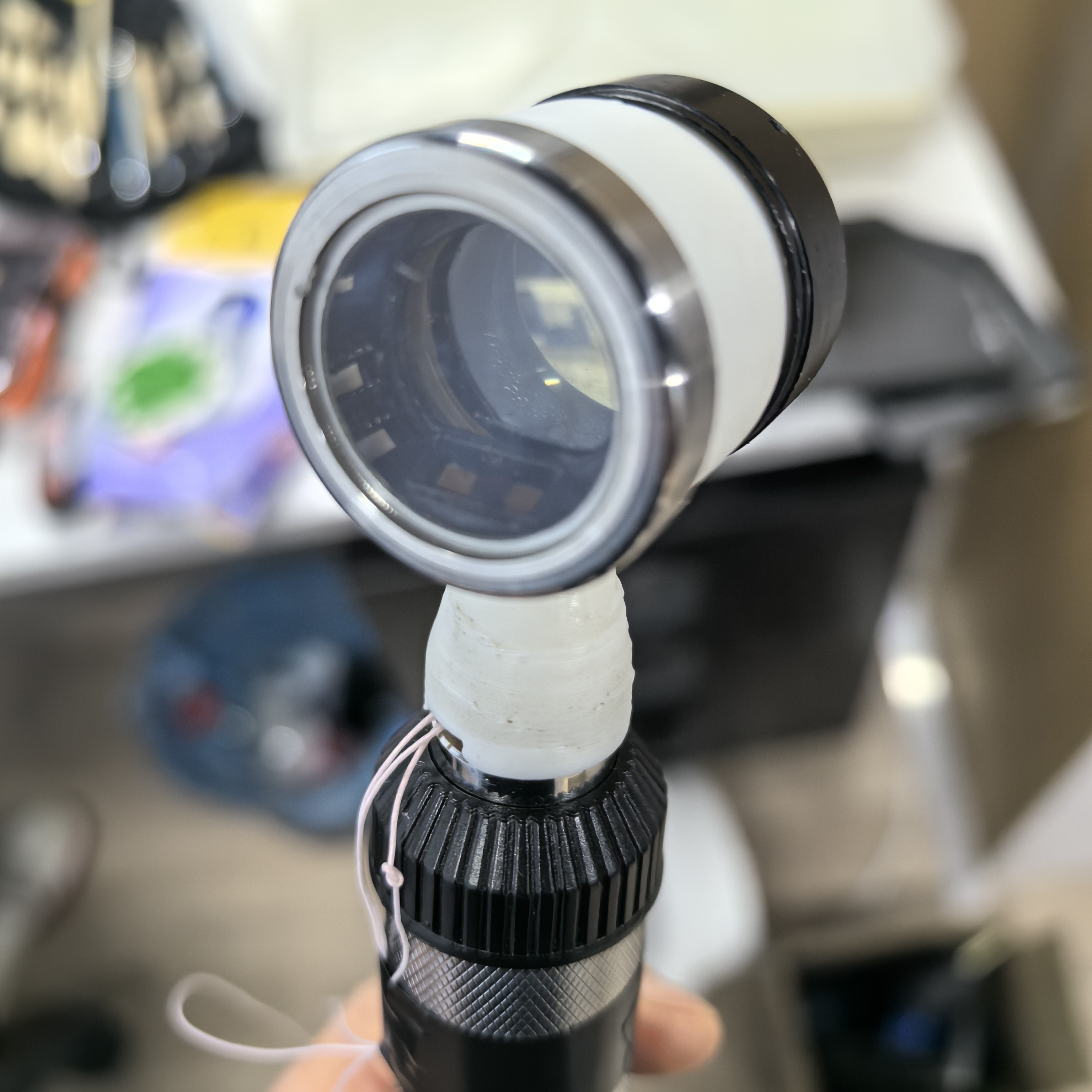

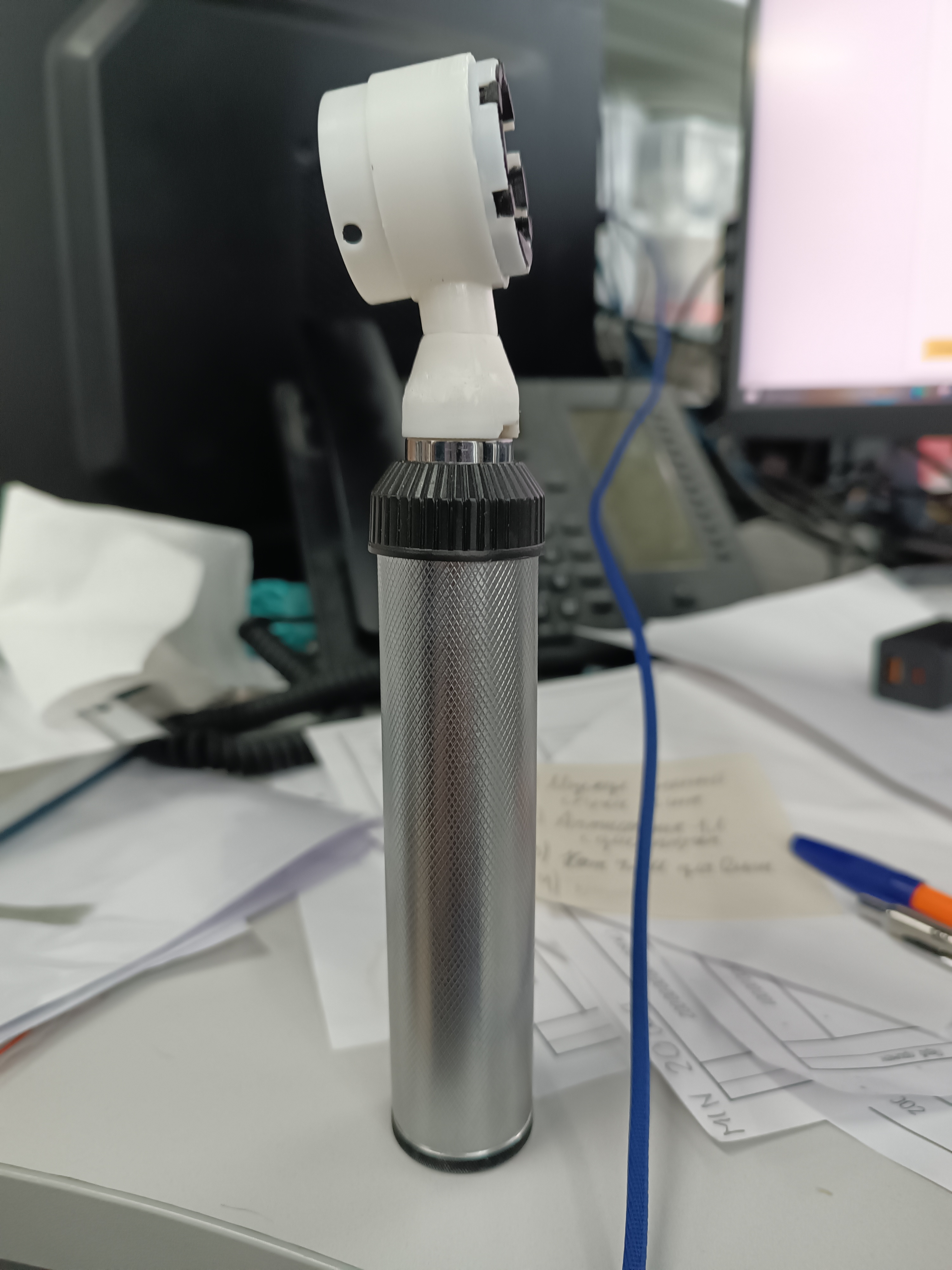

Первые прототипы позволили проверить посадки деталей, наклон головки и общую эргономику. Параллельно велись эксперименты с материалами корпуса — в том числе с нержавеющей сталью. В итоге остановились на алюминиевом сплаве: он обеспечивает нужную жёсткость при значительно меньшем весе, что критично при длительной работе.

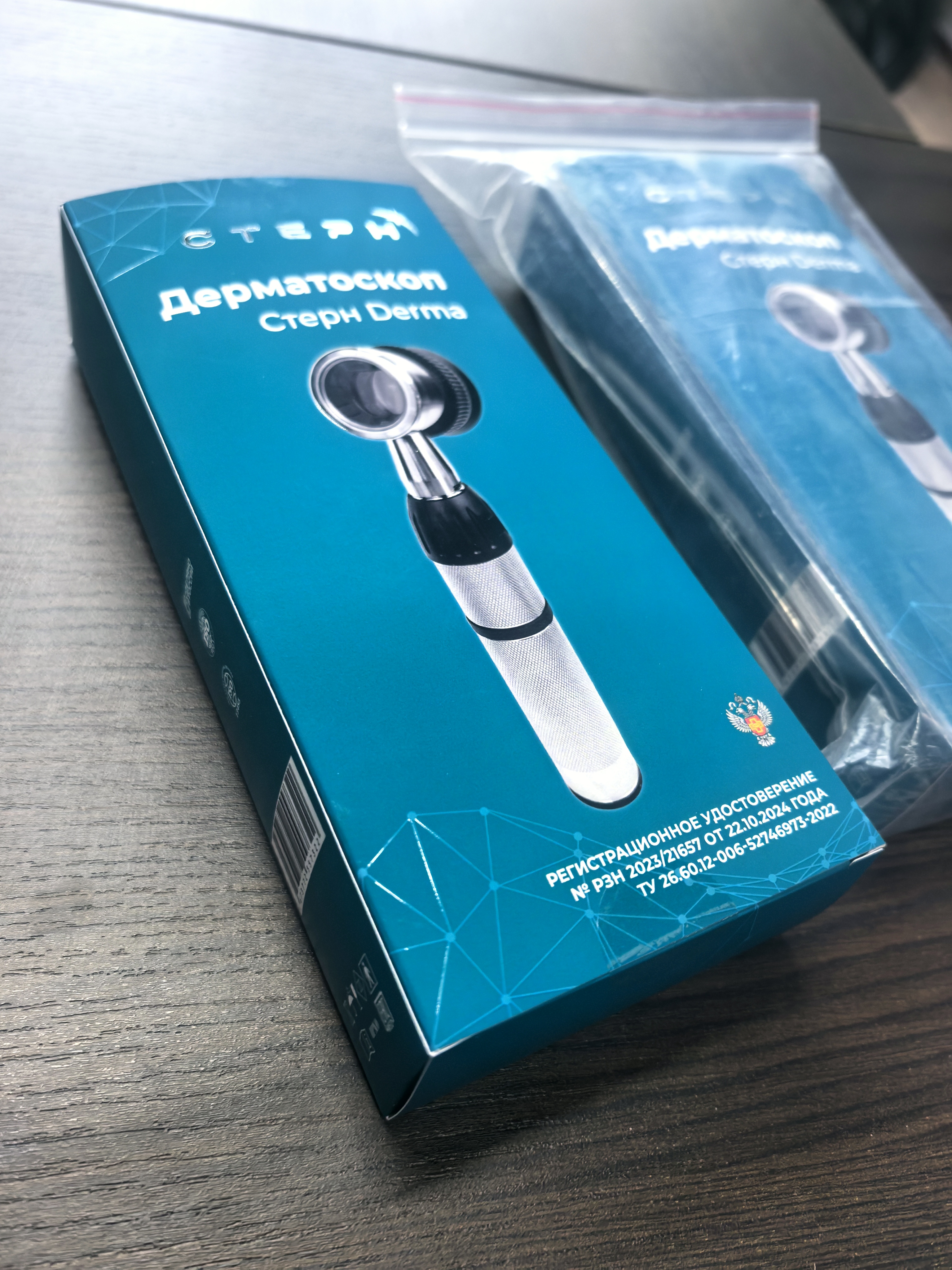

Дерматоскопы Stern Derma вернулись в продажу с кардинально обновлённой оптикой. Не просто немного лучше — на голову выше, чем прежде: вполне сравнимо с лучшими немецкими приборами при цене в 3–5 раз меньше.
Современная светодиодная система (CRI 98, CT 5700) с линейной поляризацией высокой светопропускаемости позволяет увидеть истинные оттенки, пигменты и каждый капилляр, просвечивая на 2–3 клеточных слоя внутрь кожи.

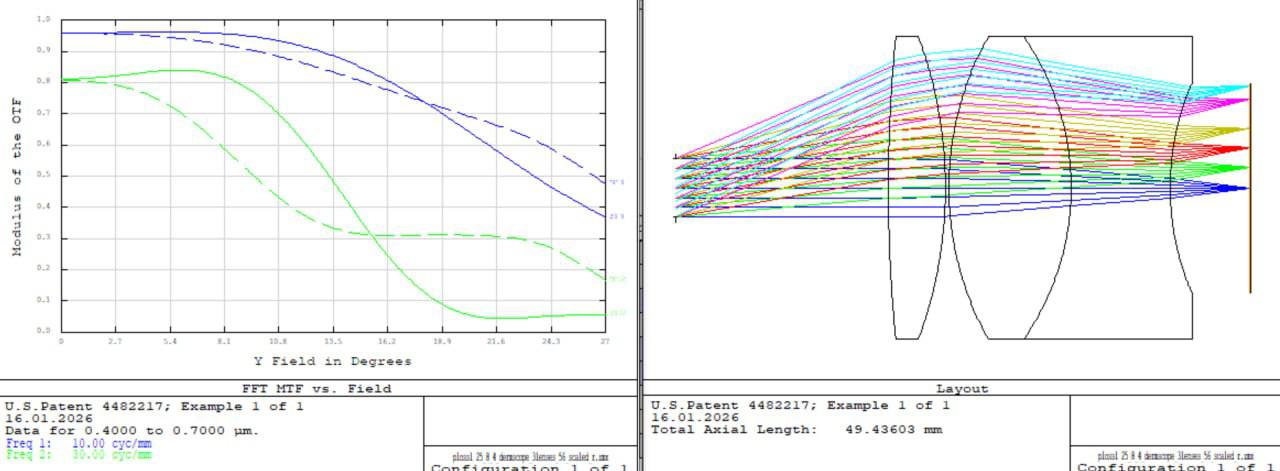

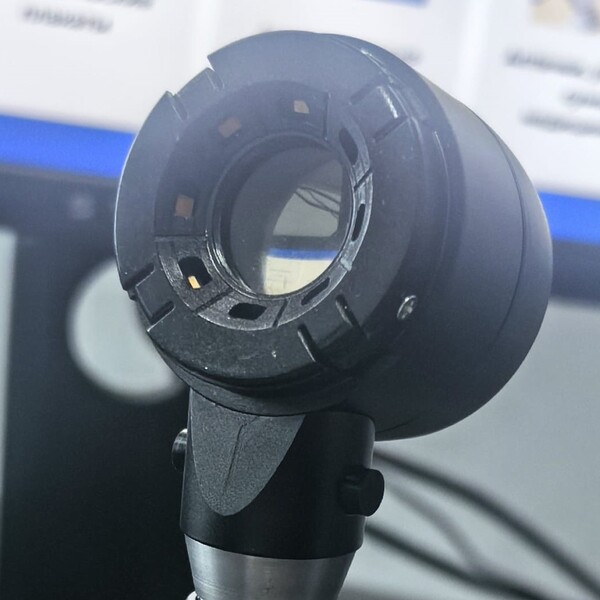

Мы не выпускали Stern Derma почти полгода — ради перехода с 4-линзовой системы со склейкой стекла SCHOTT на другой сорт стекла и 4-й квалитет шероховатости линз. Вот наглядный пример того, к чему может привести перфекционизм.

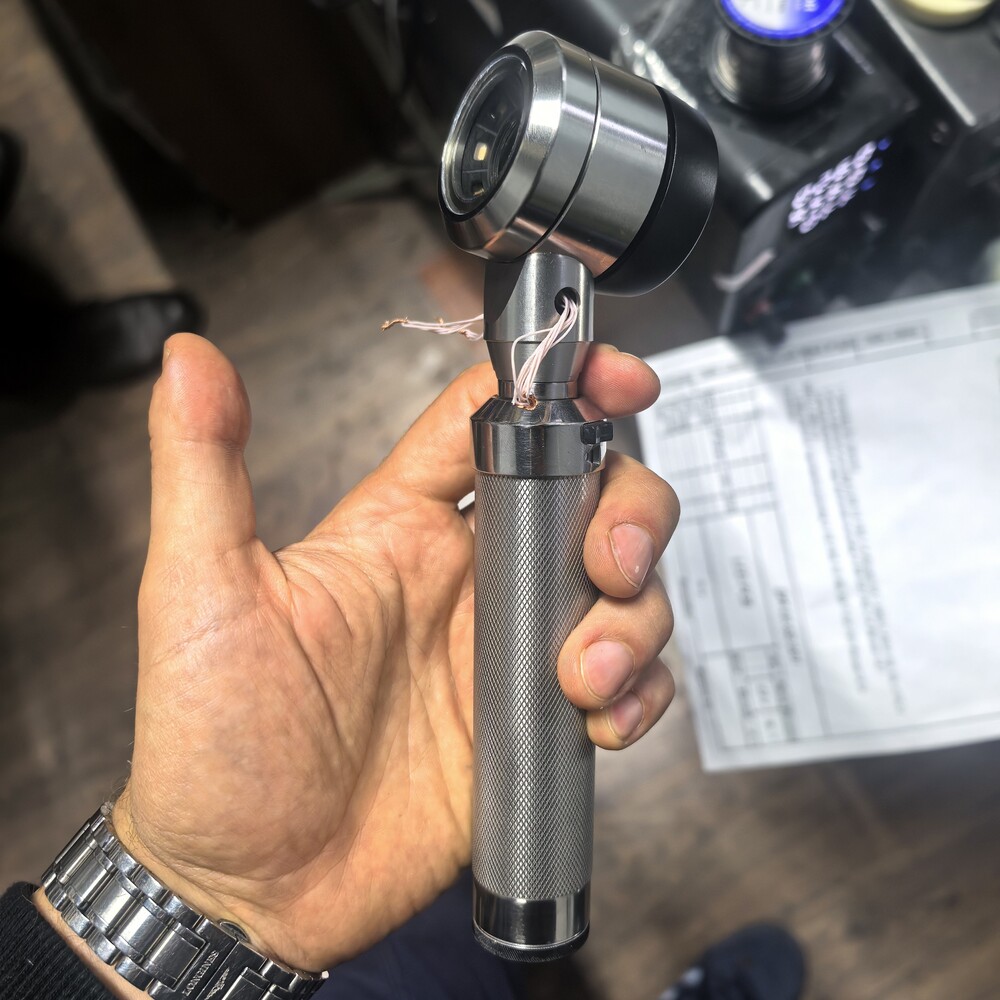

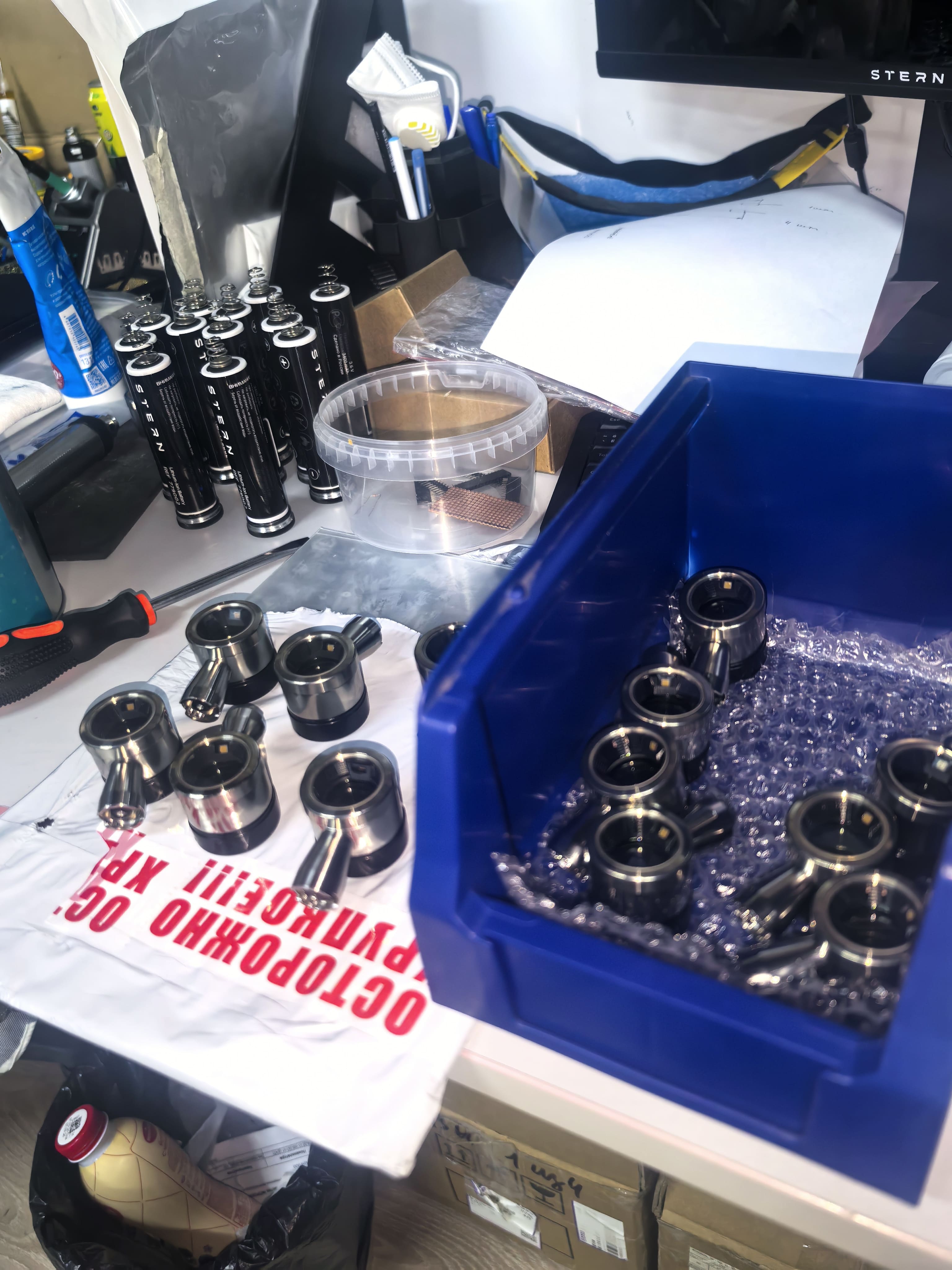

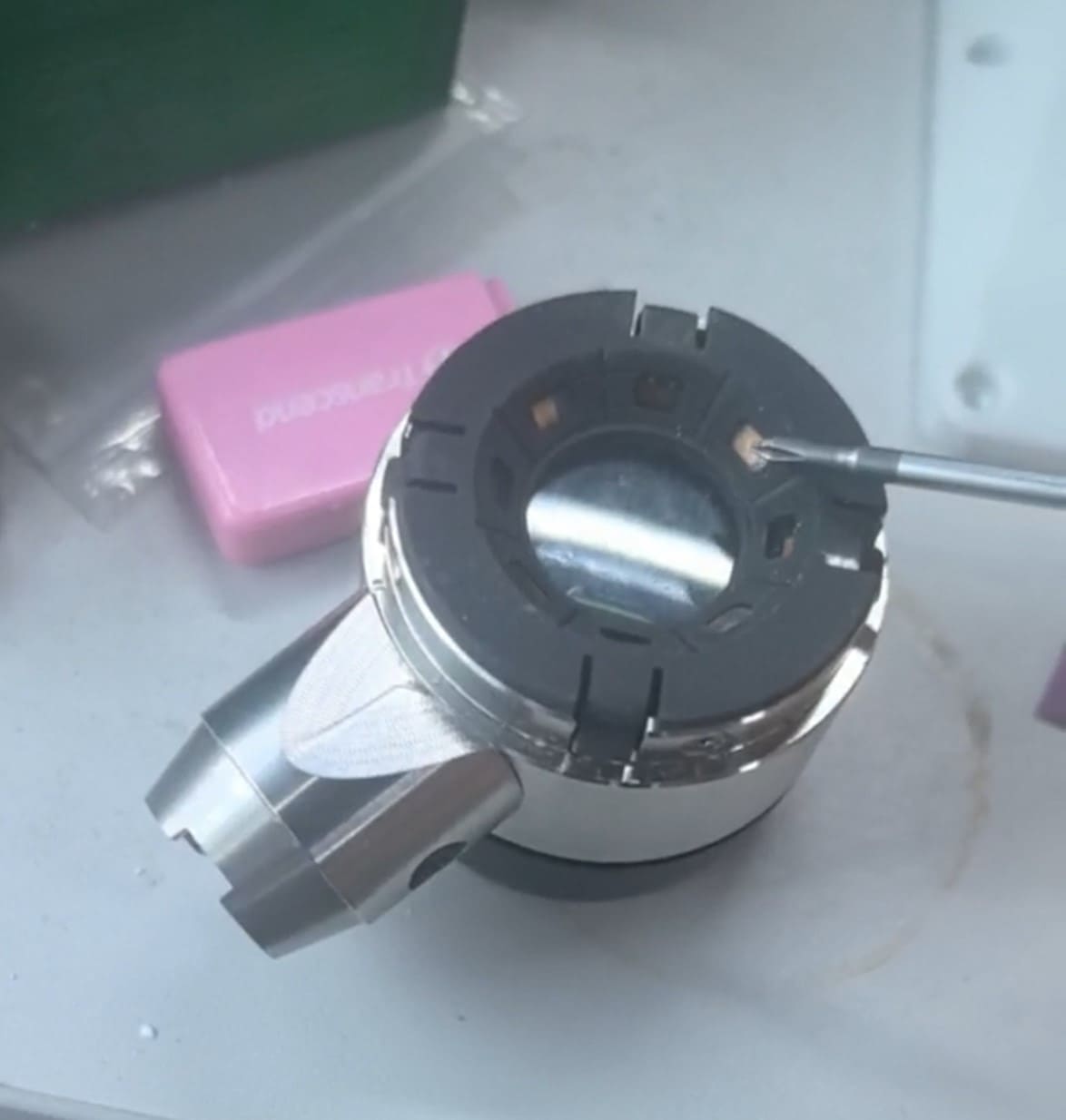

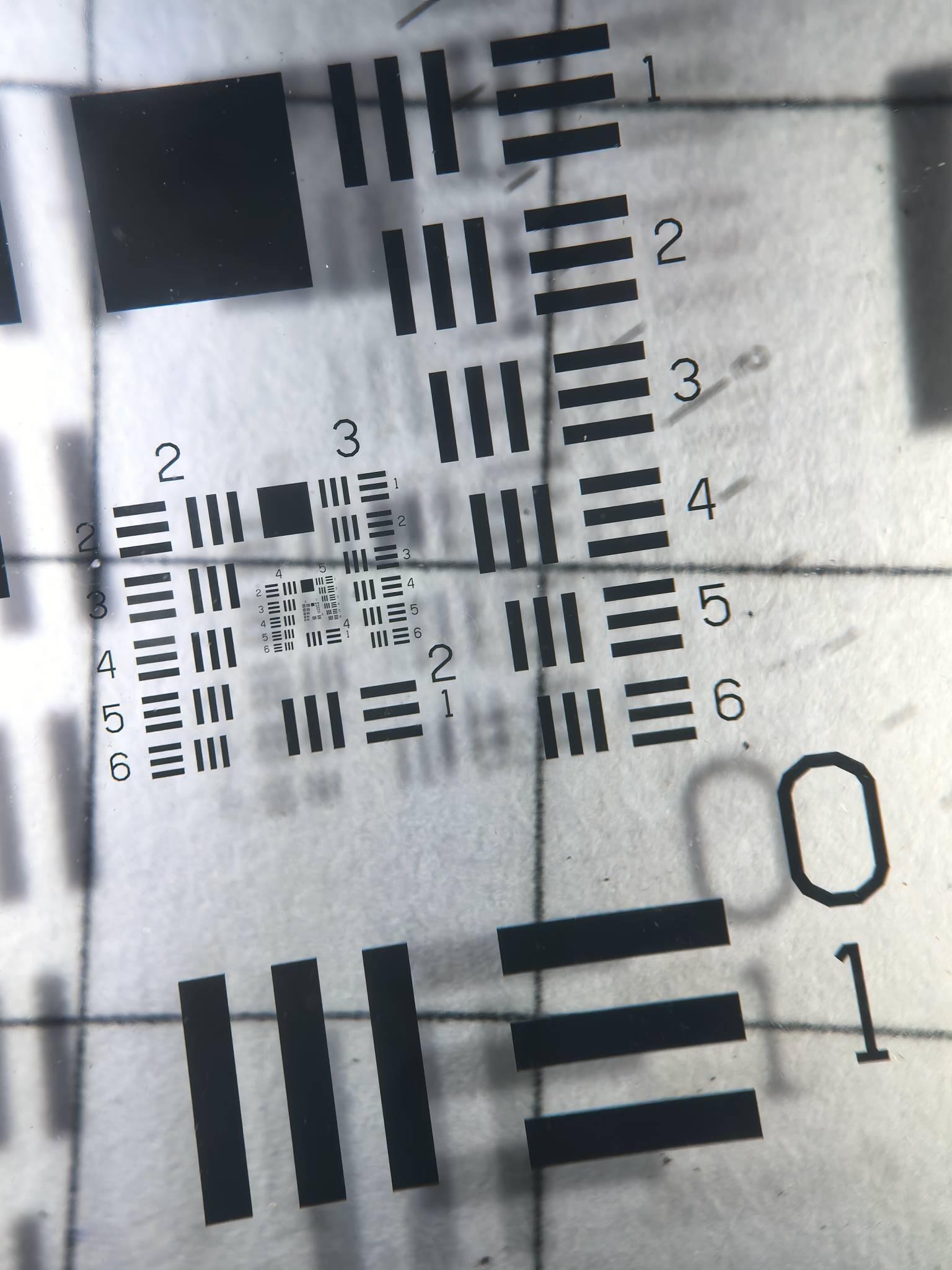

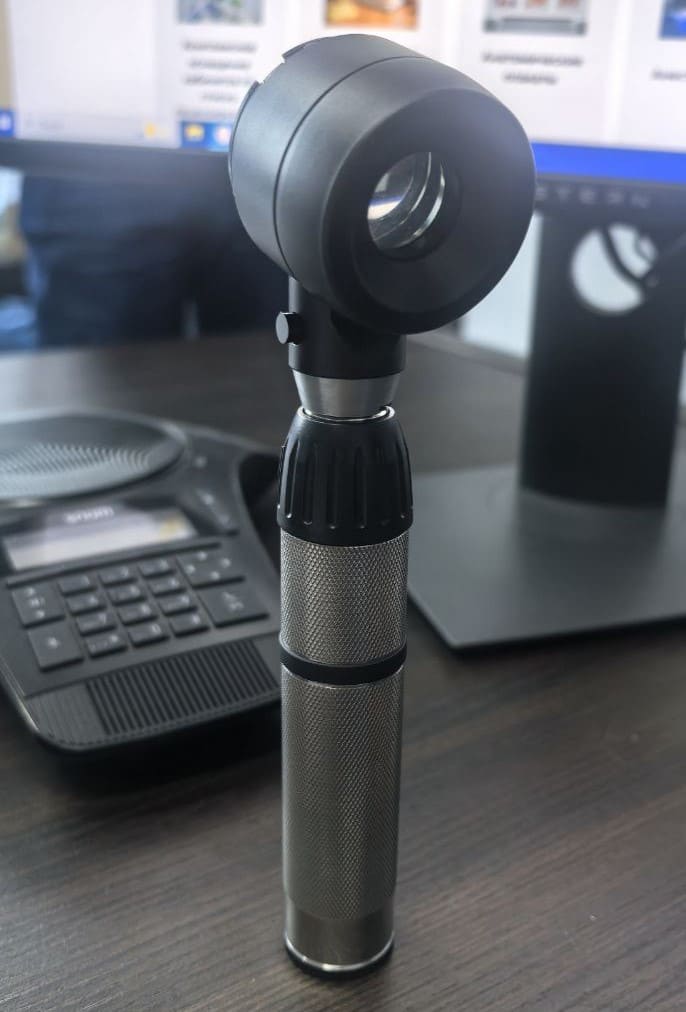

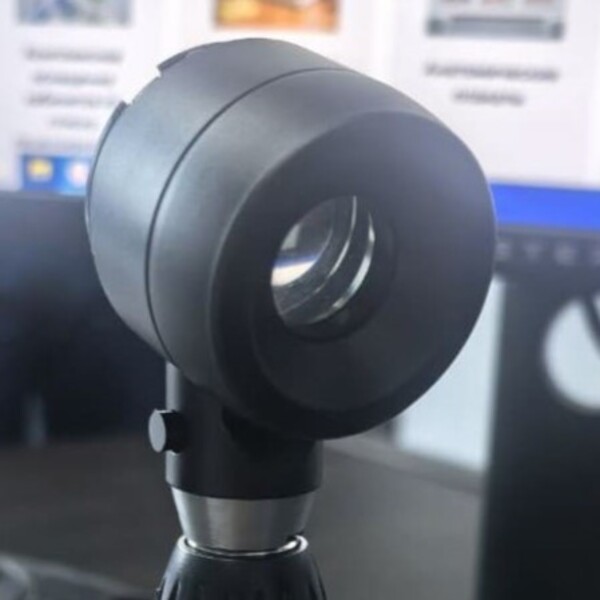

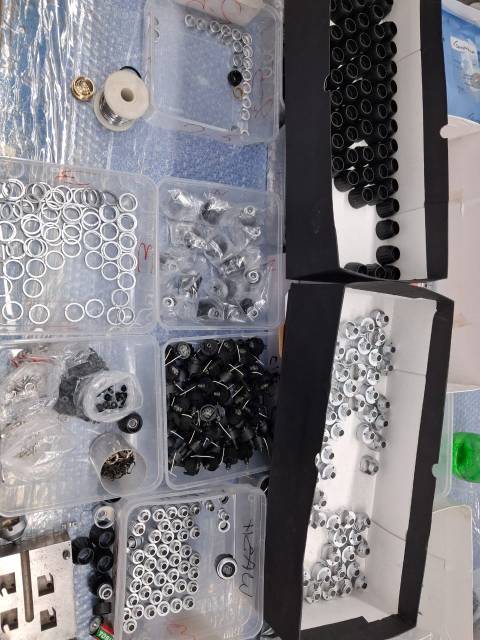

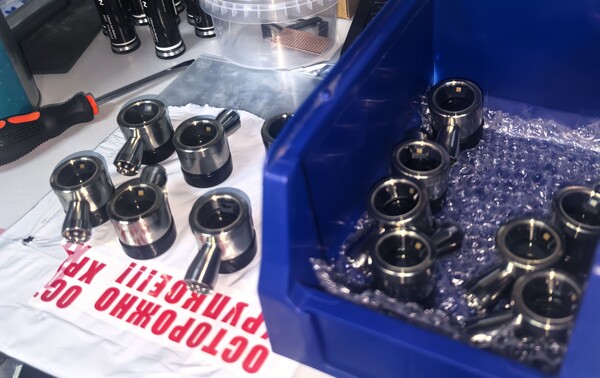

Первые предсерийные образцы показали нереальную детализацию и огромное поле зрения — на уровне Delta 30. Часть деталей, изготовленных на токарных автоматах, потребовала переработки: допуски не выдержали сборку. 40 кг заготовок отправились на металлолом — дорогостоящее, но единственно правильное решение.
Пришлось также облегчить стенки корпуса: первые партии были слишком тяжёлыми, и при длительной работе у врачей уставали руки. Удобство врача напрямую влияет на качество диагностики.
Прибор выпускается в нескольких вариантах и собирается на разных сборочных площадках. Распределение компонентов и работ: электроника — ООО «Стерн»; токарно-фрезерная обработка — ЛЗОС или Стерн; оптика — ЛЗОС. Производство печатных плат и финальная сборка — на собственных мощностях.
