Разработка Кольпоскопа Stern Scientific

Кольпоскоп Stern Scientific стал результатом совместной работы с доктором наук и врачом-гинекологом из известной сети клиник. Он предложил несколько инновационных идей, которые были впервые внедрены в кольпоскопии. Среди них динамическое освещение, мультиспектральный свет (включая поляризационный режим), высококонтрастный фильтр зеленого света, который мы позаимствовали у компании DYSIS, а также высокоточный моторизированный привод подъема и опускания. Не менее важным решением была трансфокальность, которая позволяет работать на расстоянии 32 см, обеспечивая стабильную и точную фокусировку.

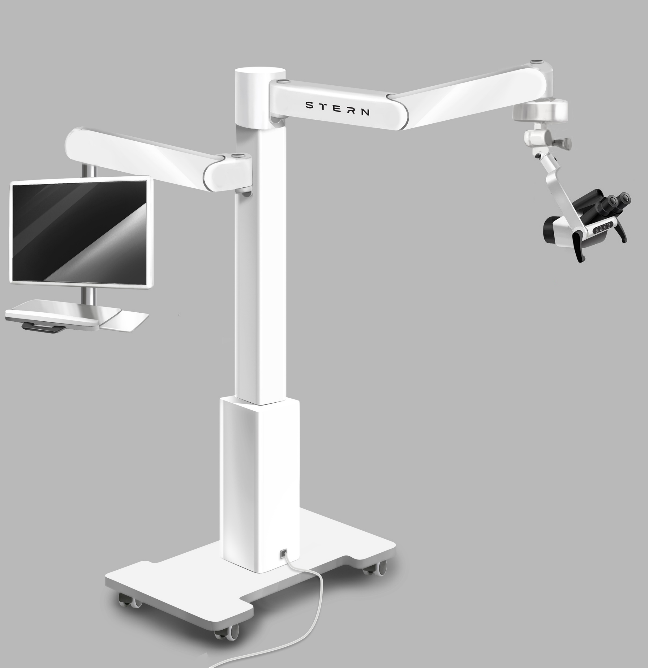

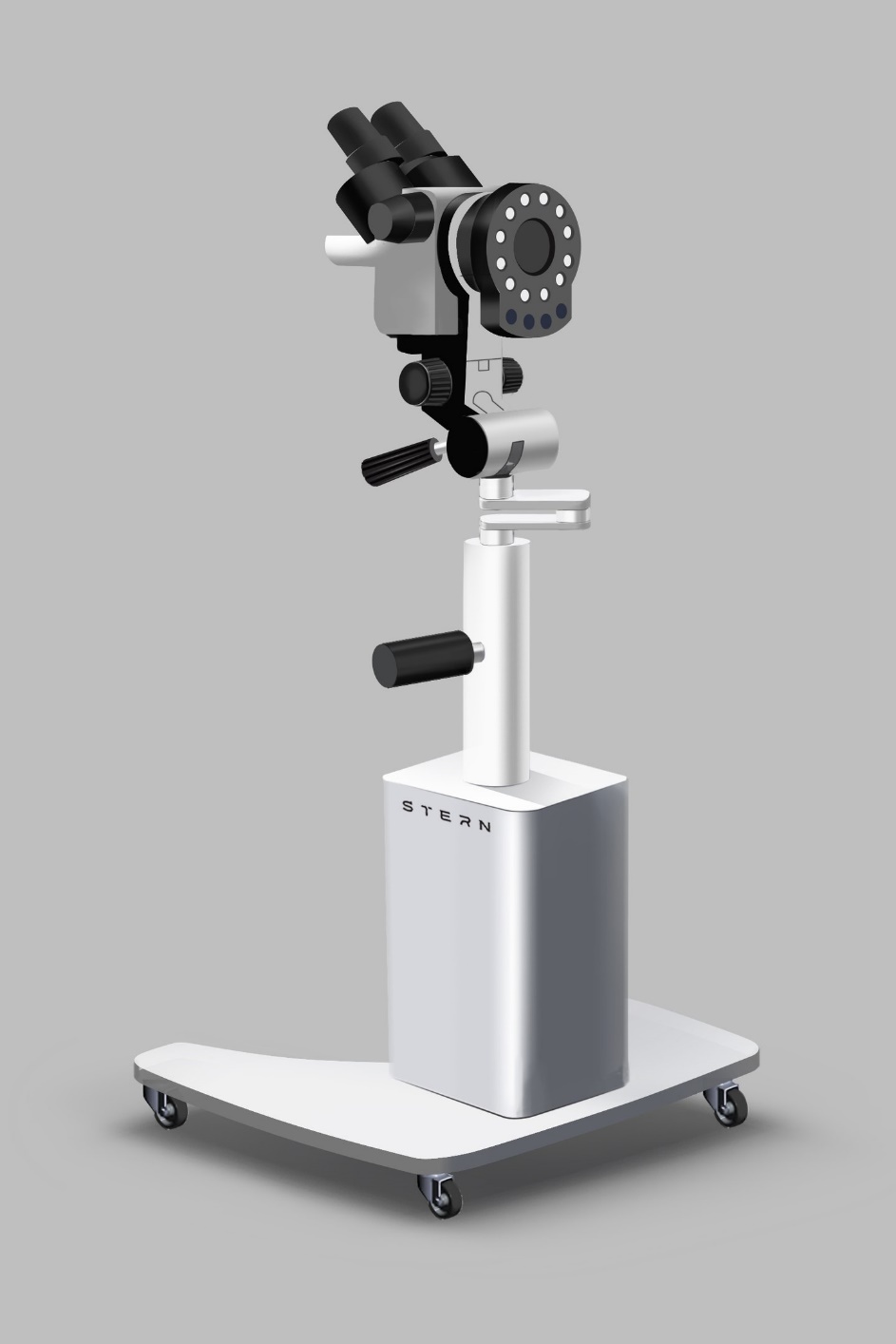

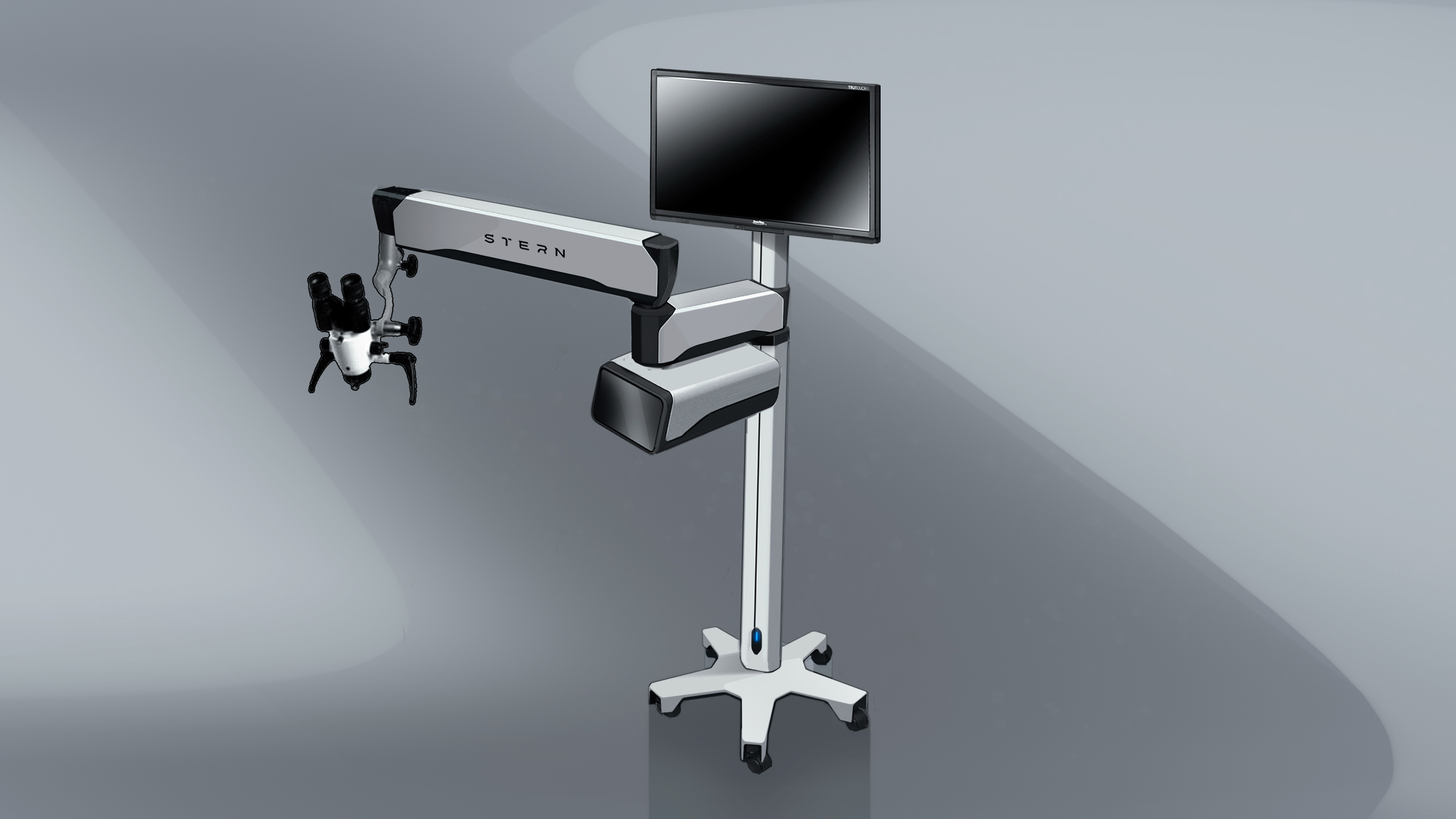

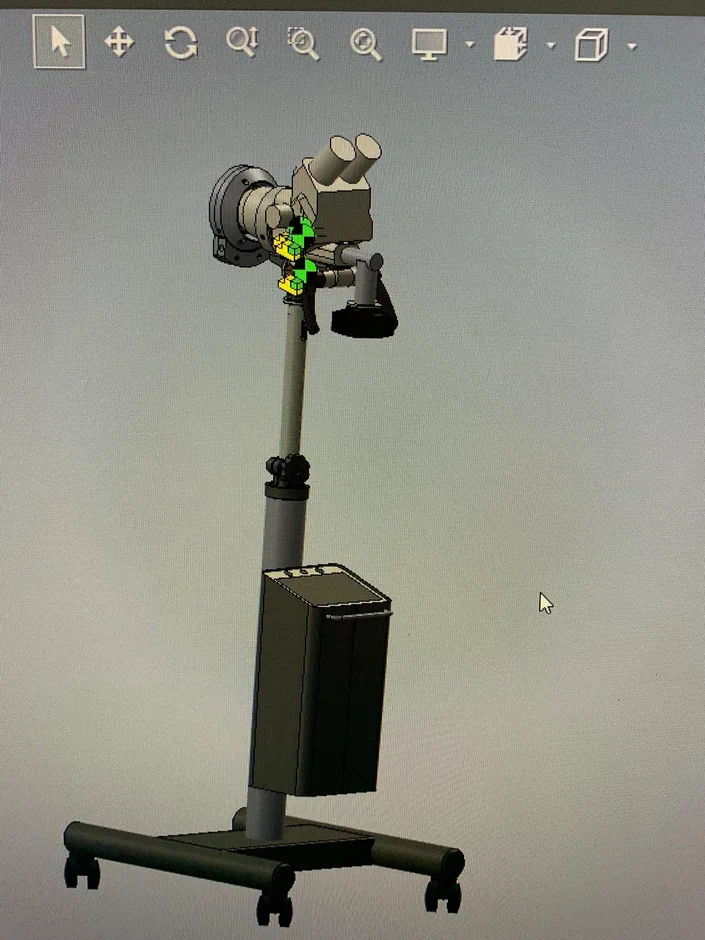

Эскизы и 3D-модели

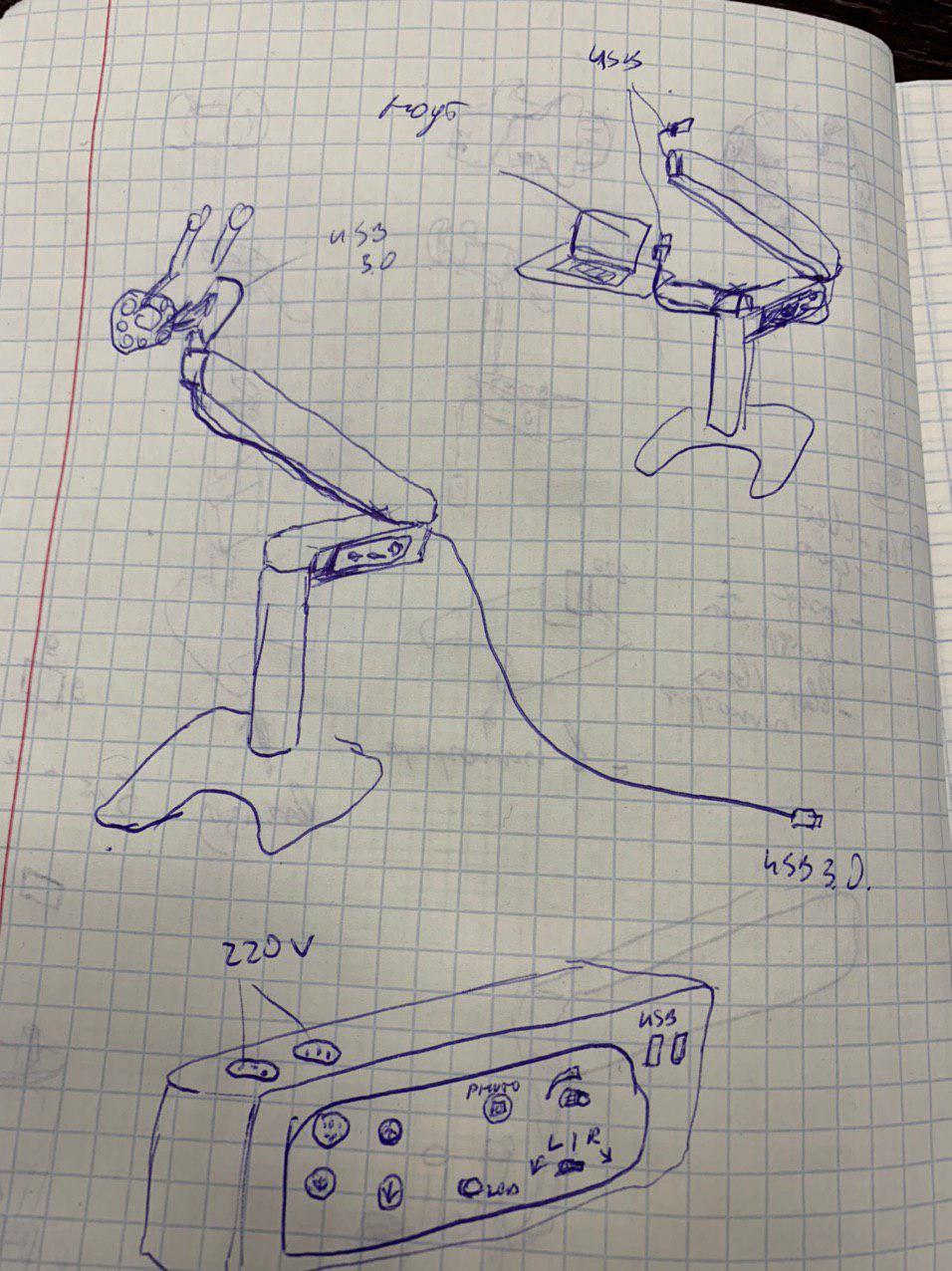

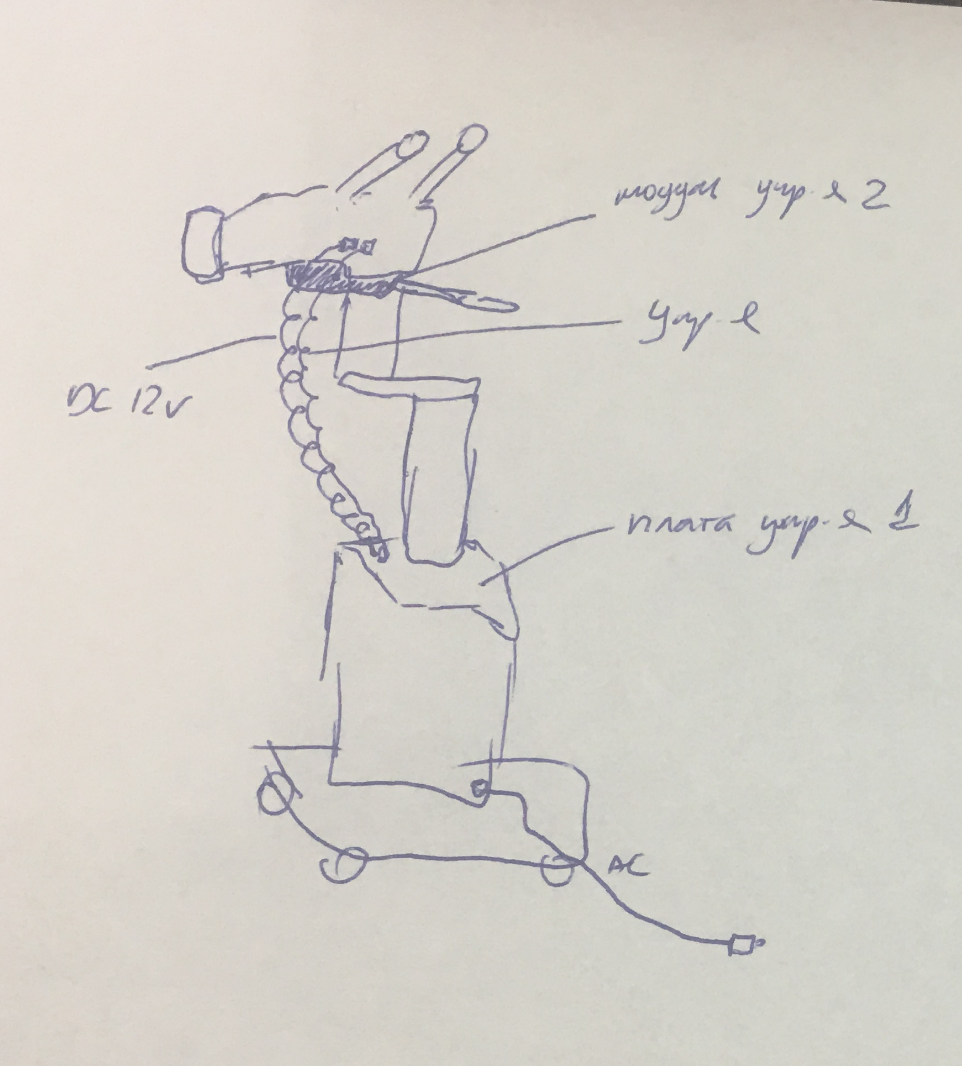

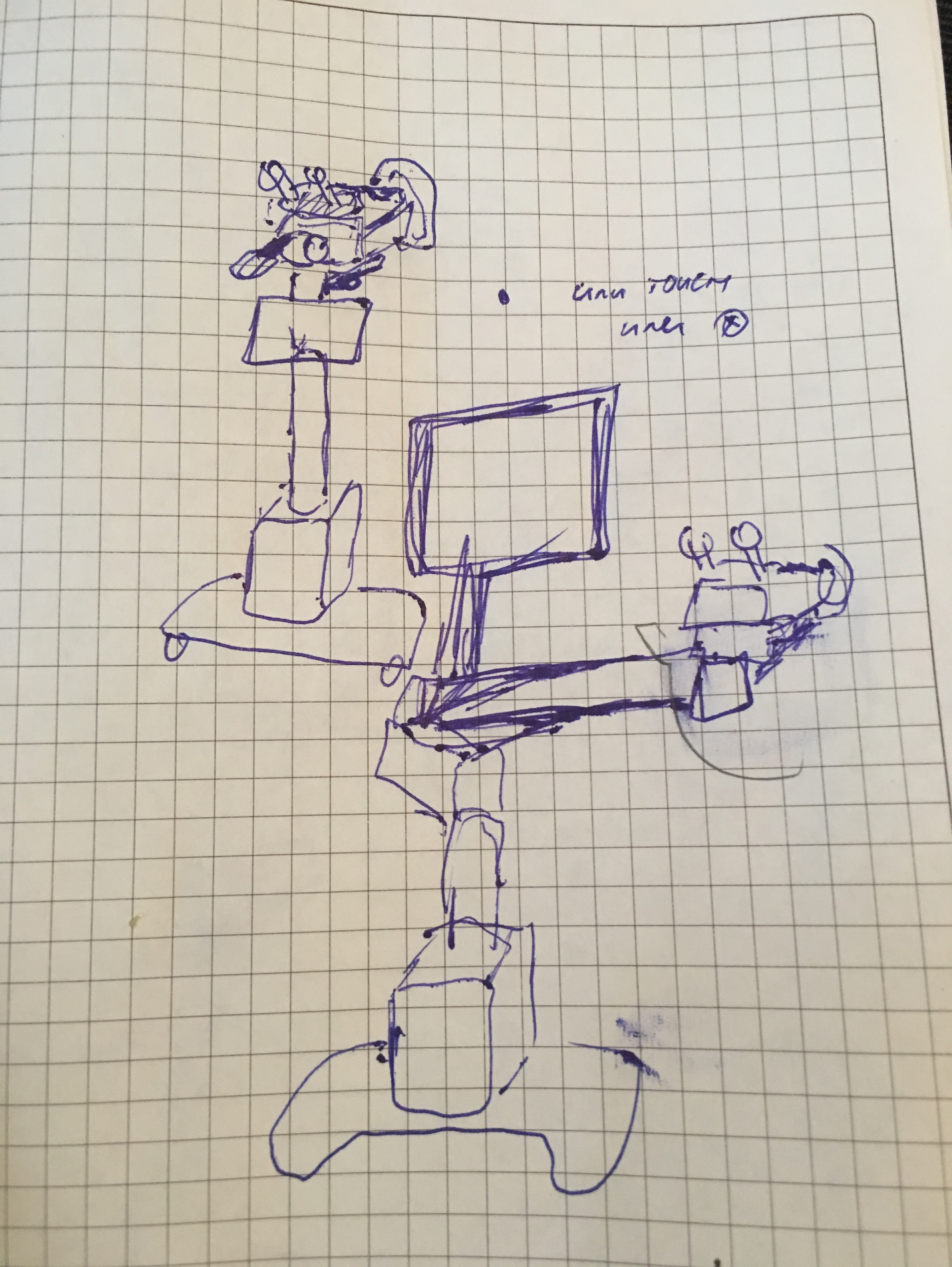

Поисковые эскизы

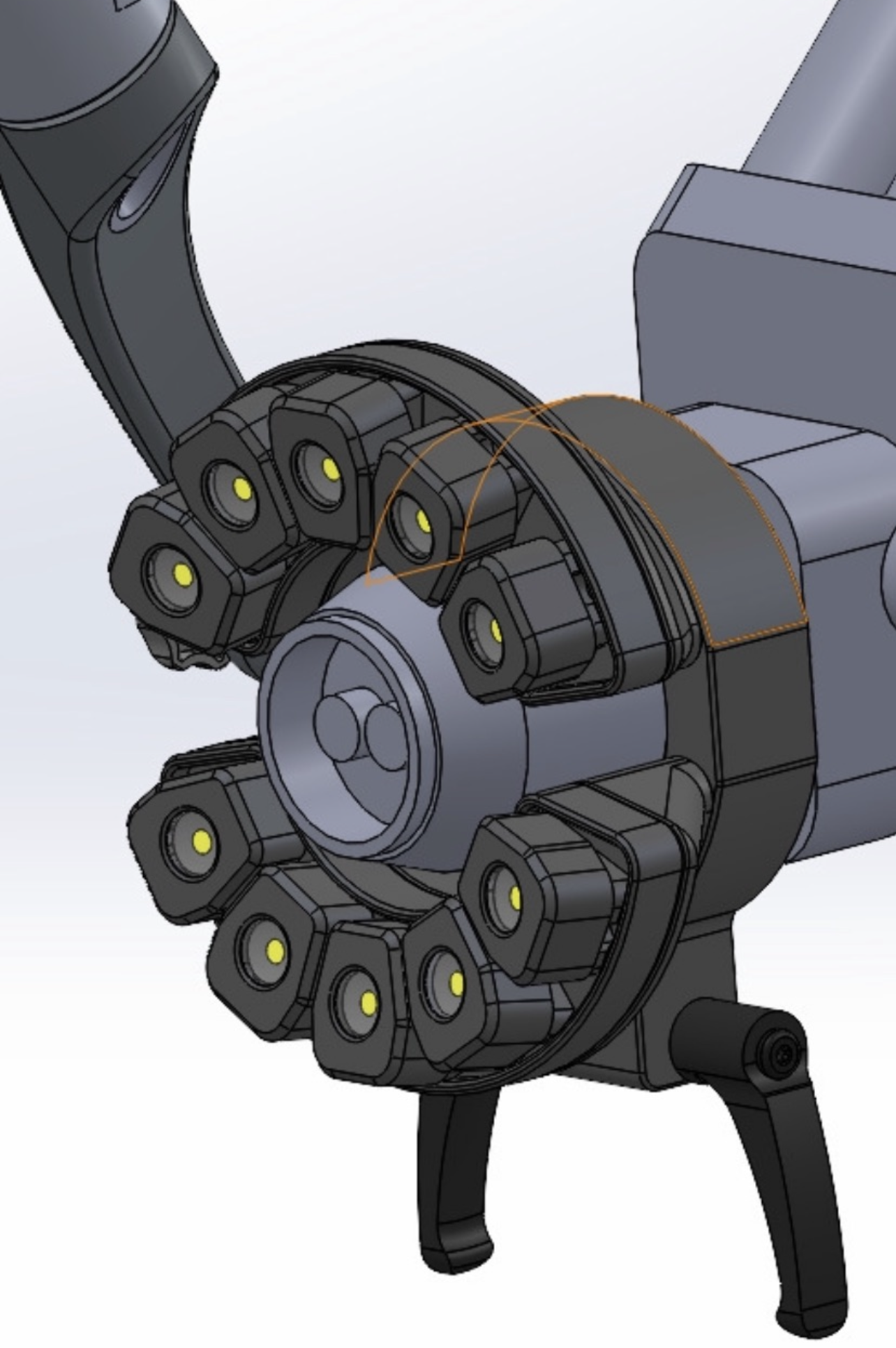

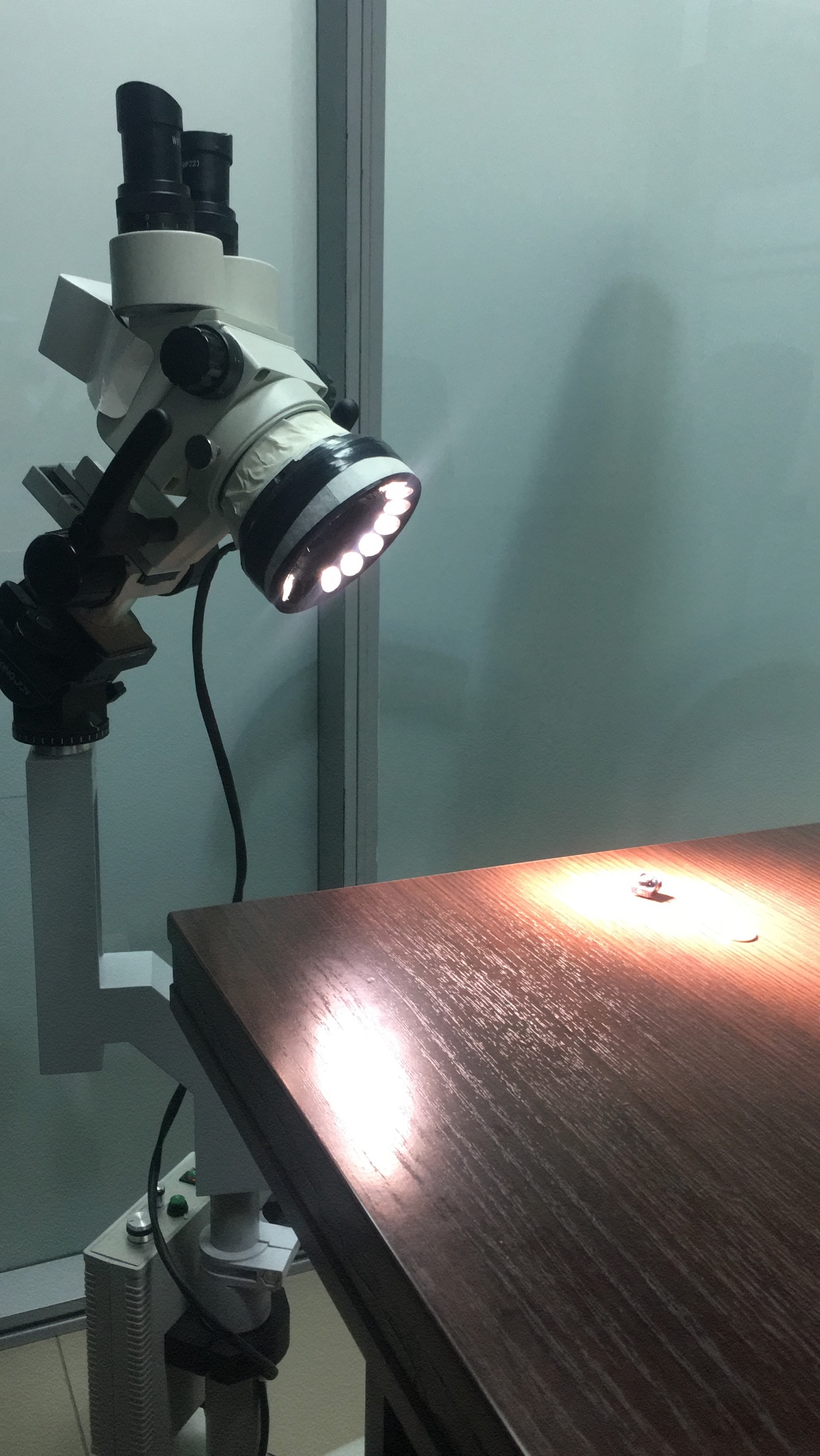

Моделирование динамического света

Моделирование динамического освещения, которое стало одной из уникальных особенностей кольпоскопа.

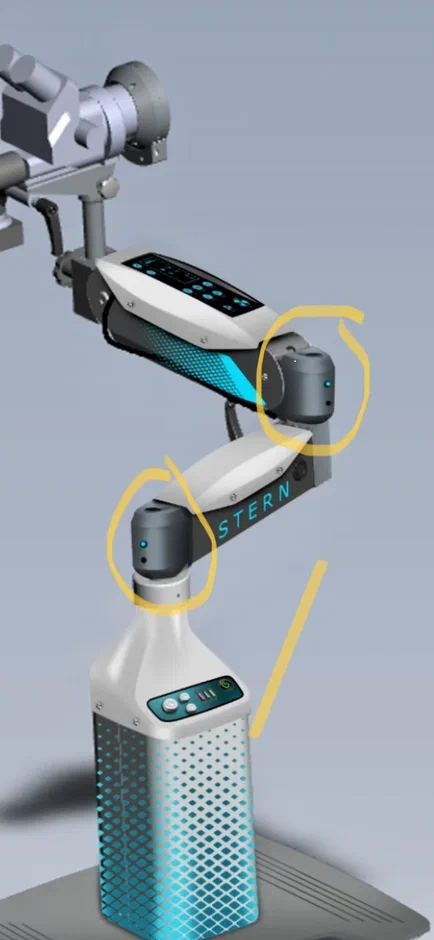

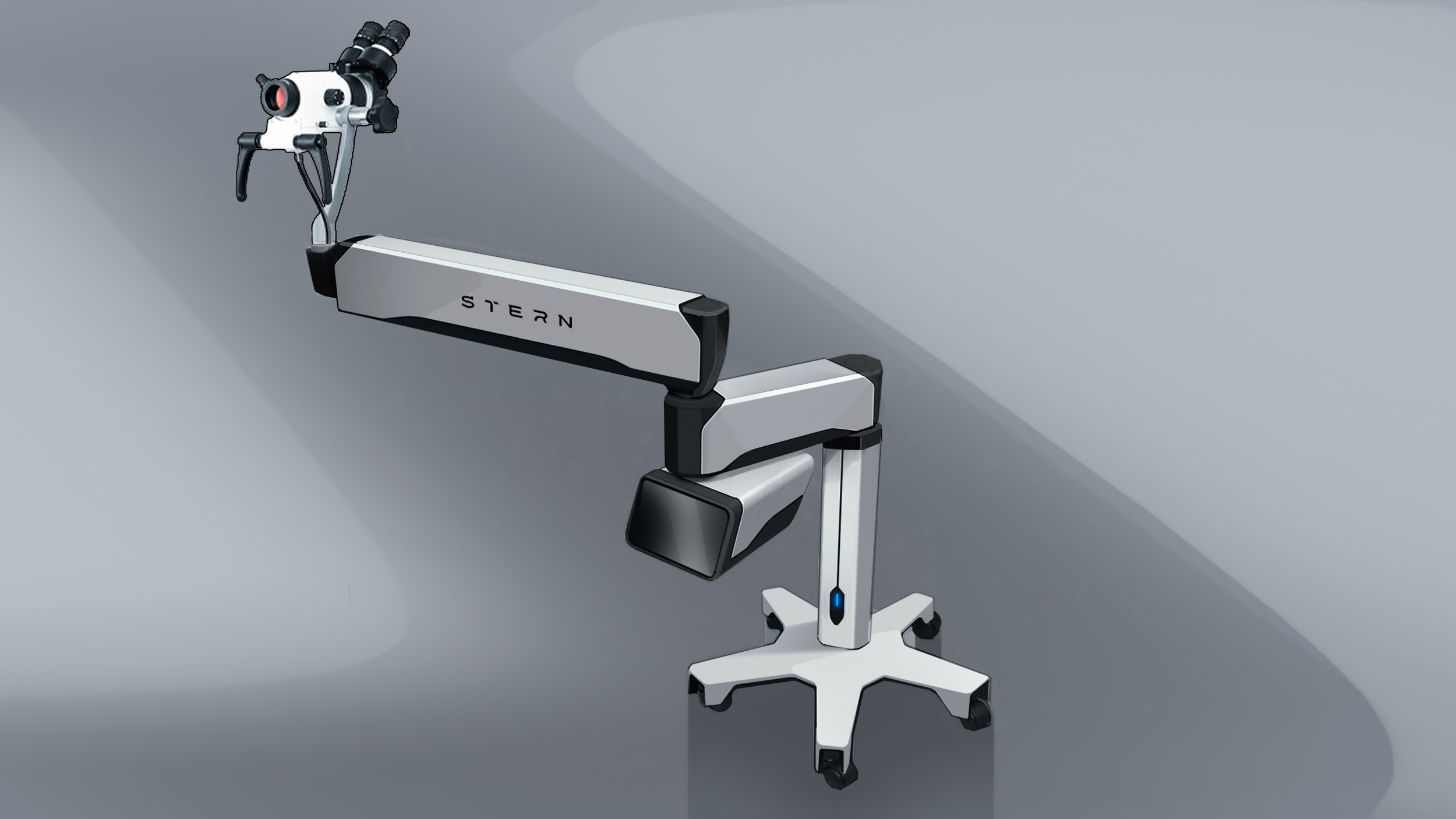

Неудачные модели

Несмотря на наши усилия, несколько моделей не оправдали ожиданий, что привело к пересмотру некоторых технических решений.

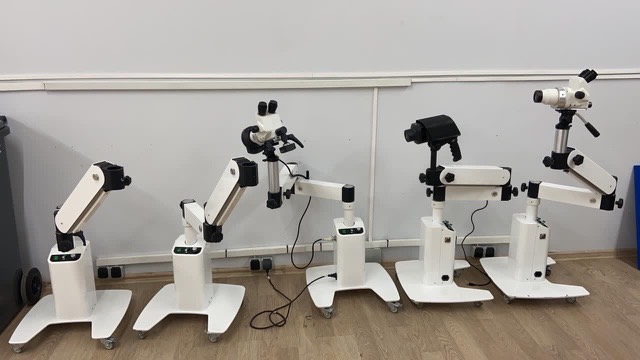

Первые прототипы

Первоначальные прототипы имели конструкцию с блинами от штанги для предотвращения опрокидывания, что позволило улучшить устойчивость устройства.

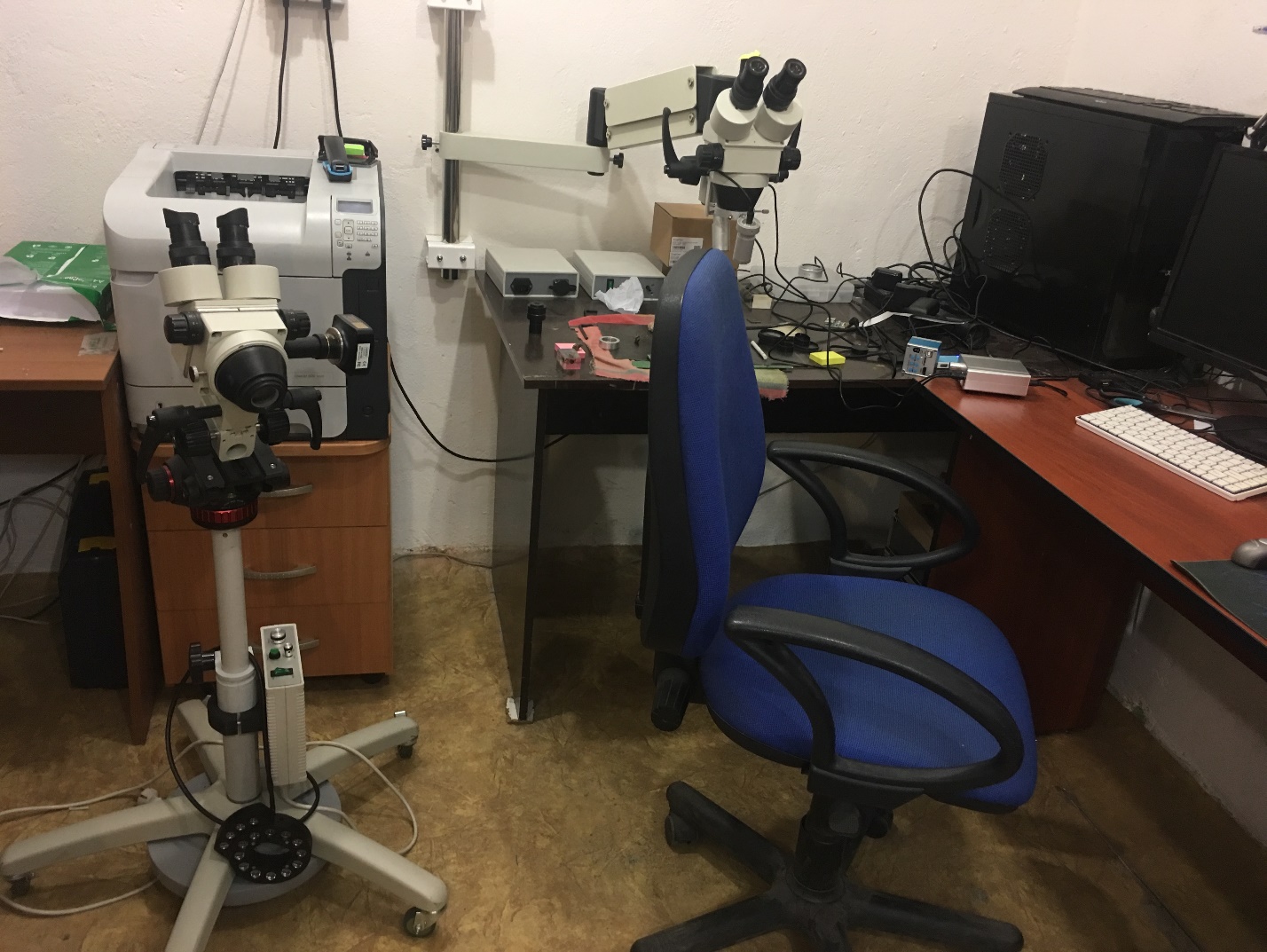

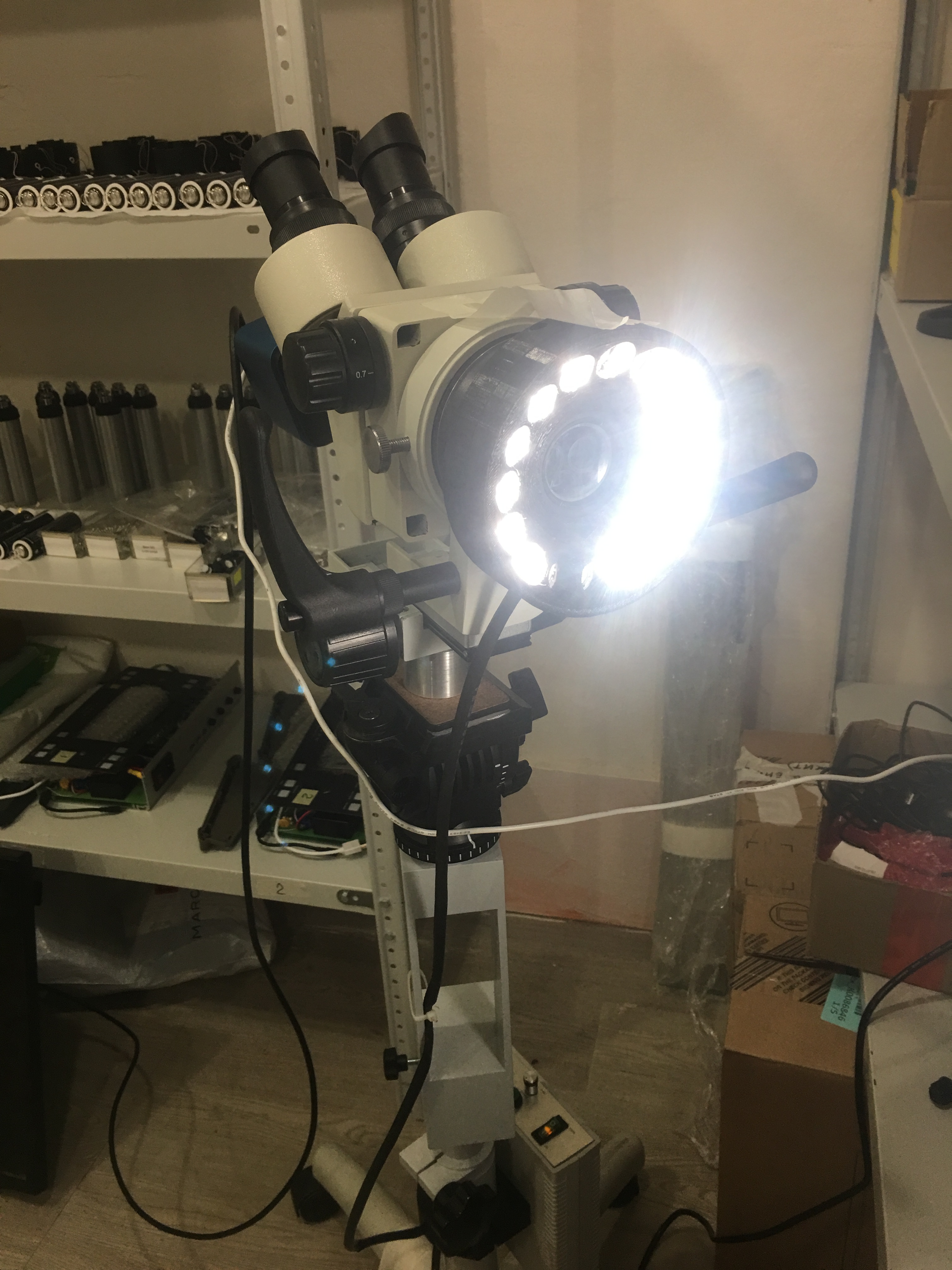

Прототип начинает работать

Прототип начал работать! Особое внимание было уделено трансфокальности, которая является редкостью для недорогих бинокуляров. В дешевых моделях фокусировка часто сбивается при изменении степени приближения, но у нас этого не происходило.

Поиск центра тяжести и устойчивости

Мы проводили испытания и корректировали расположение центра тяжести для предотвращения опрокидывания устройства.

Предсерийная сборка

После успешной настройки всех технических параметров началась предсерийная сборка кольпоскопа.

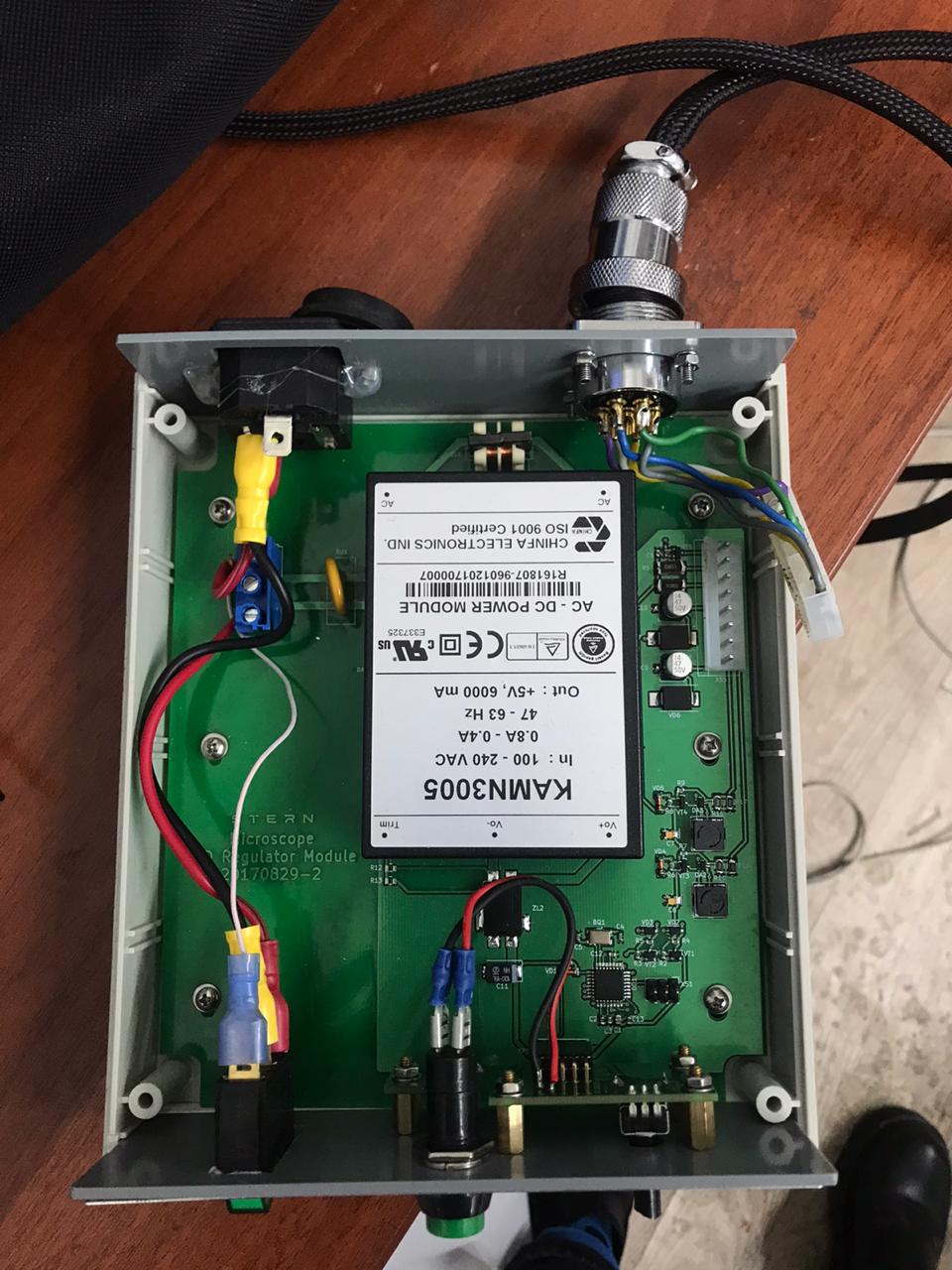

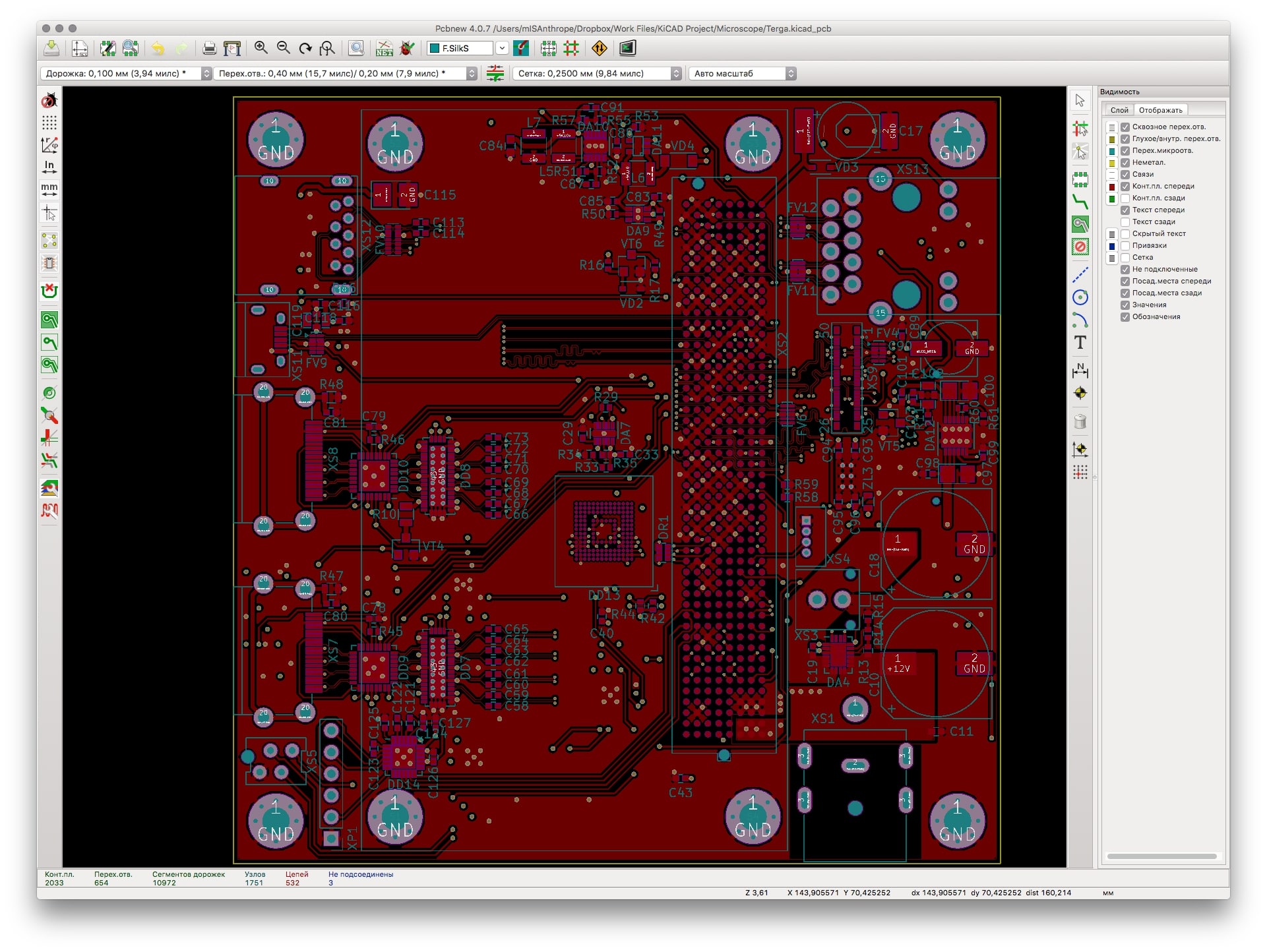

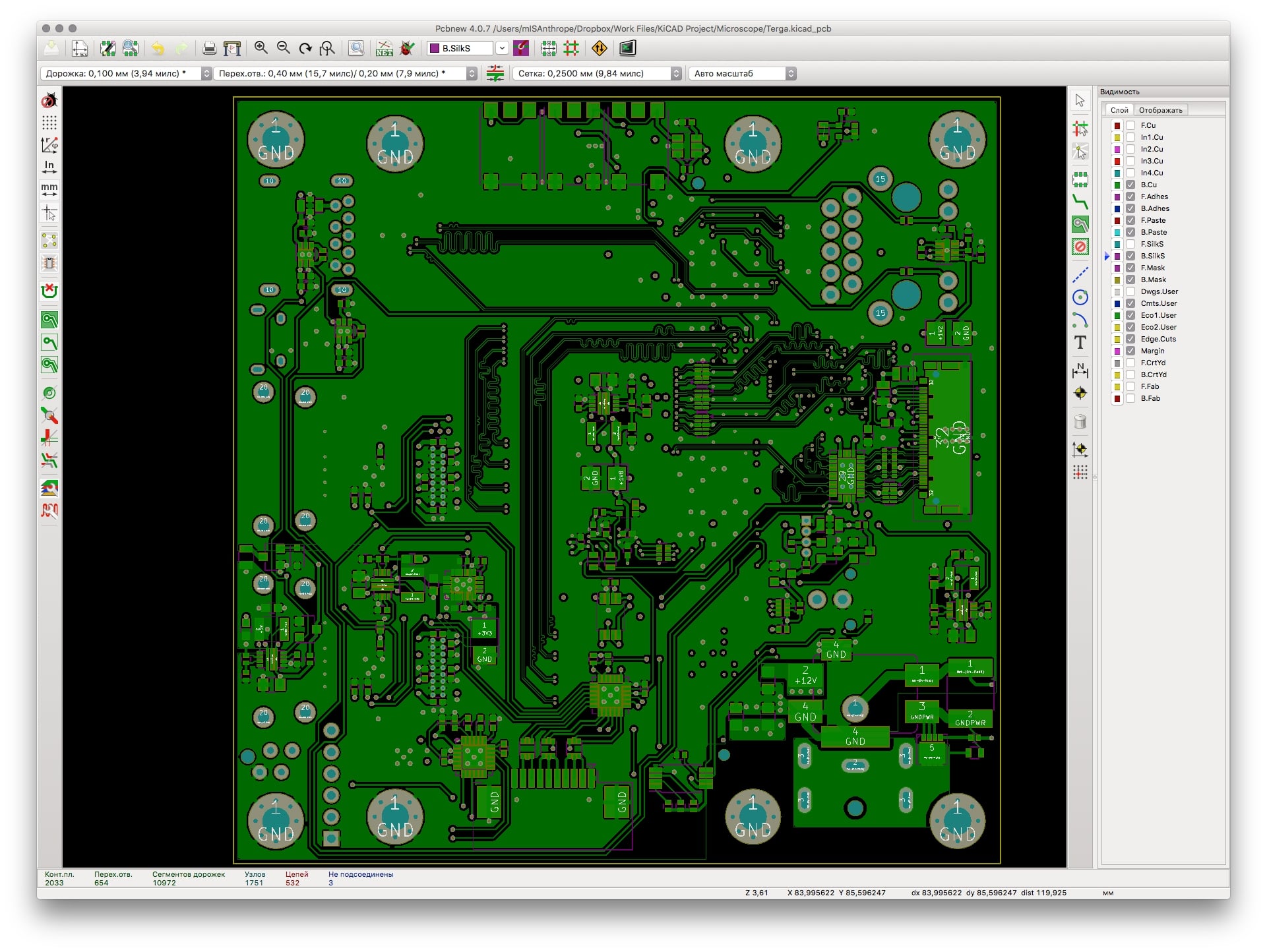

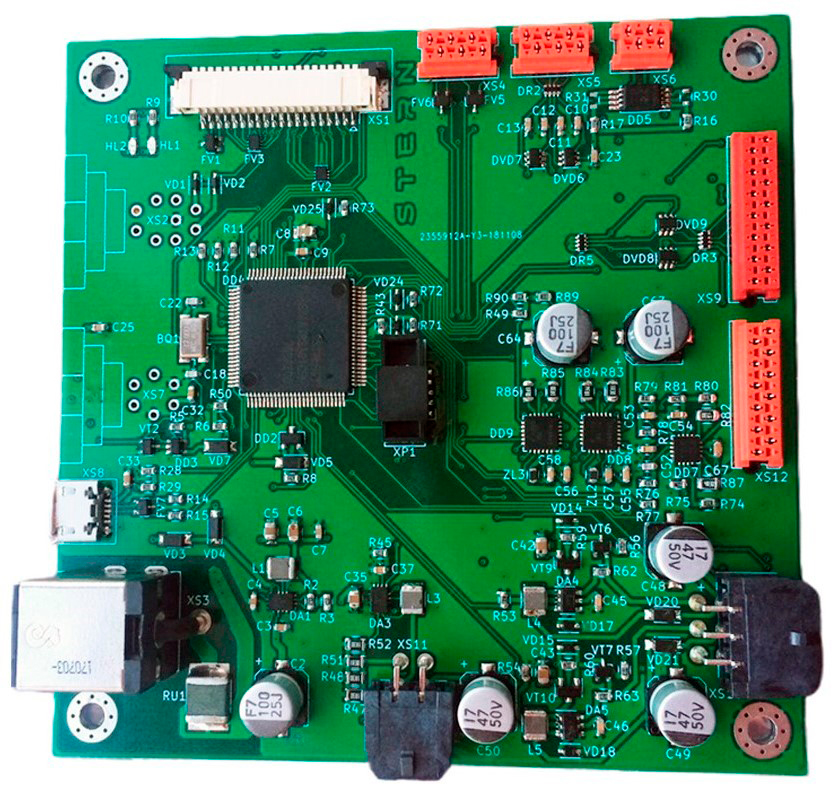

Тестовые сборки электроники

Этап тестовых сборок электроники был ключевым для обеспечения высокого качества изображения и правильной работы всех систем устройства.

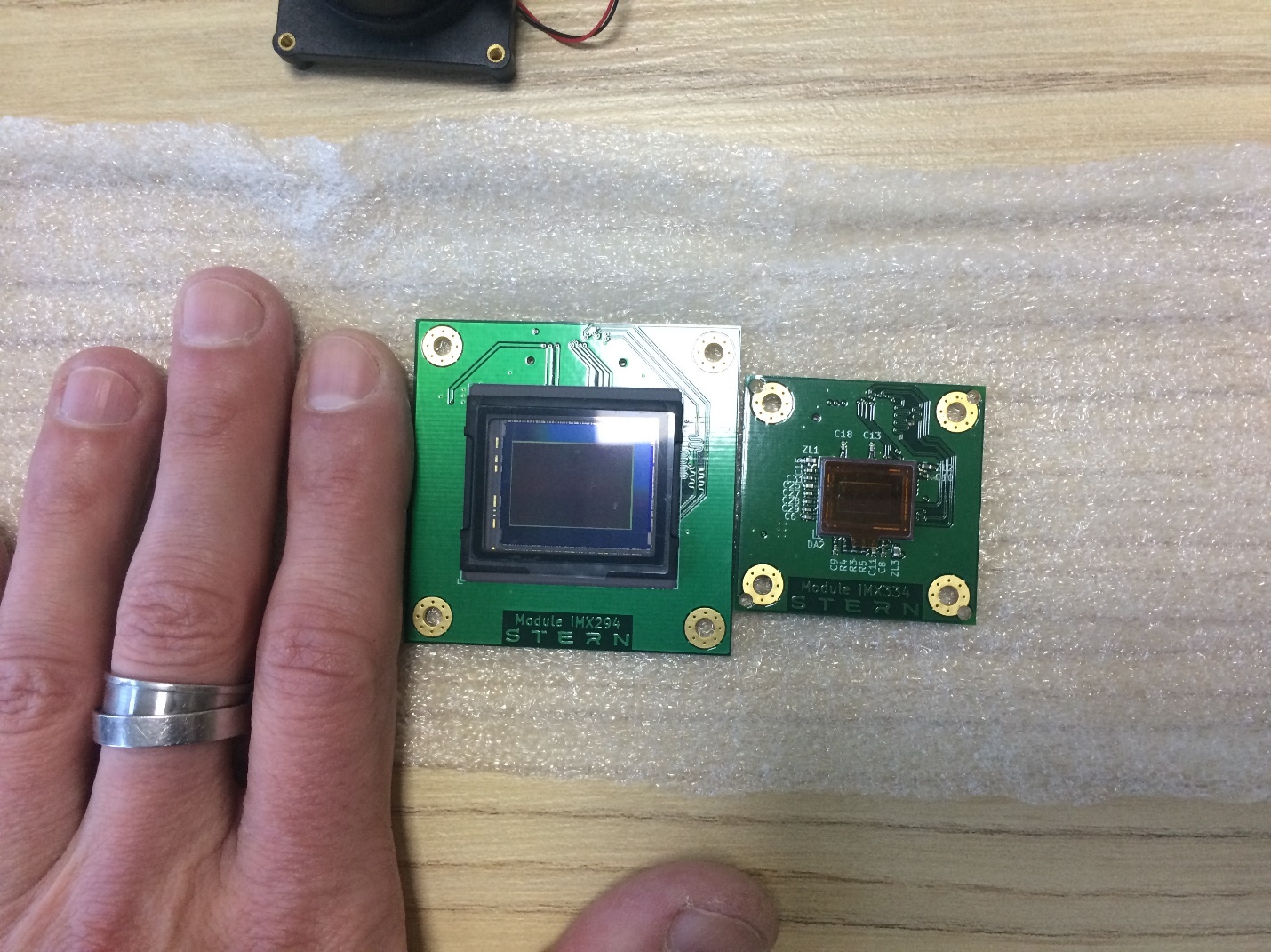

Модуль сенсора

Наши сенсоры прошли несколько этапов калибровки и тестирования, чтобы обеспечить максимально четкое и яркое изображение.

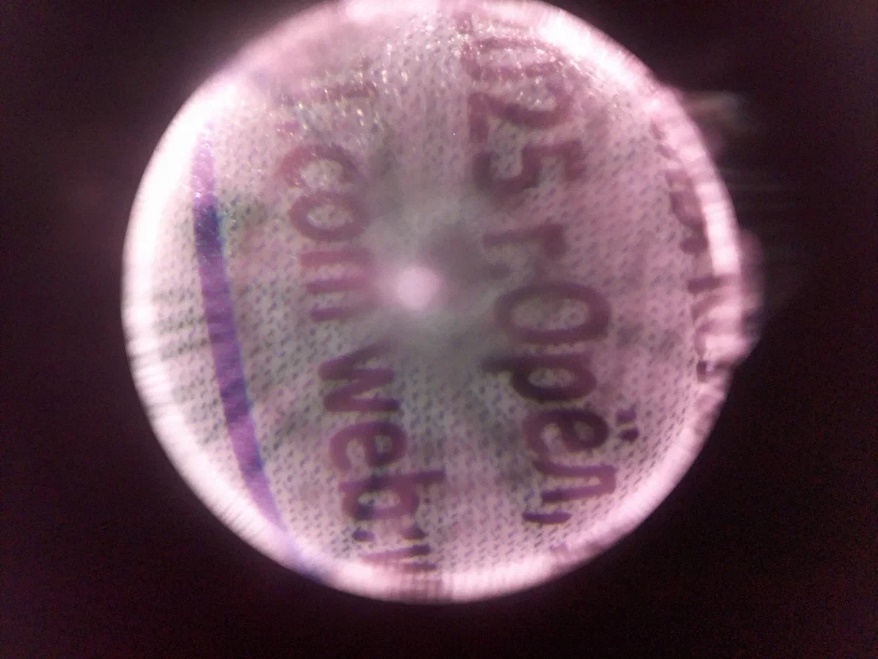

Первое изображение с сенсора

Первое изображение, полученное с нашего сенсора, показало некоторые аберрации и искажения, что потребовало доработки цветового баланса и коррекции искажений.

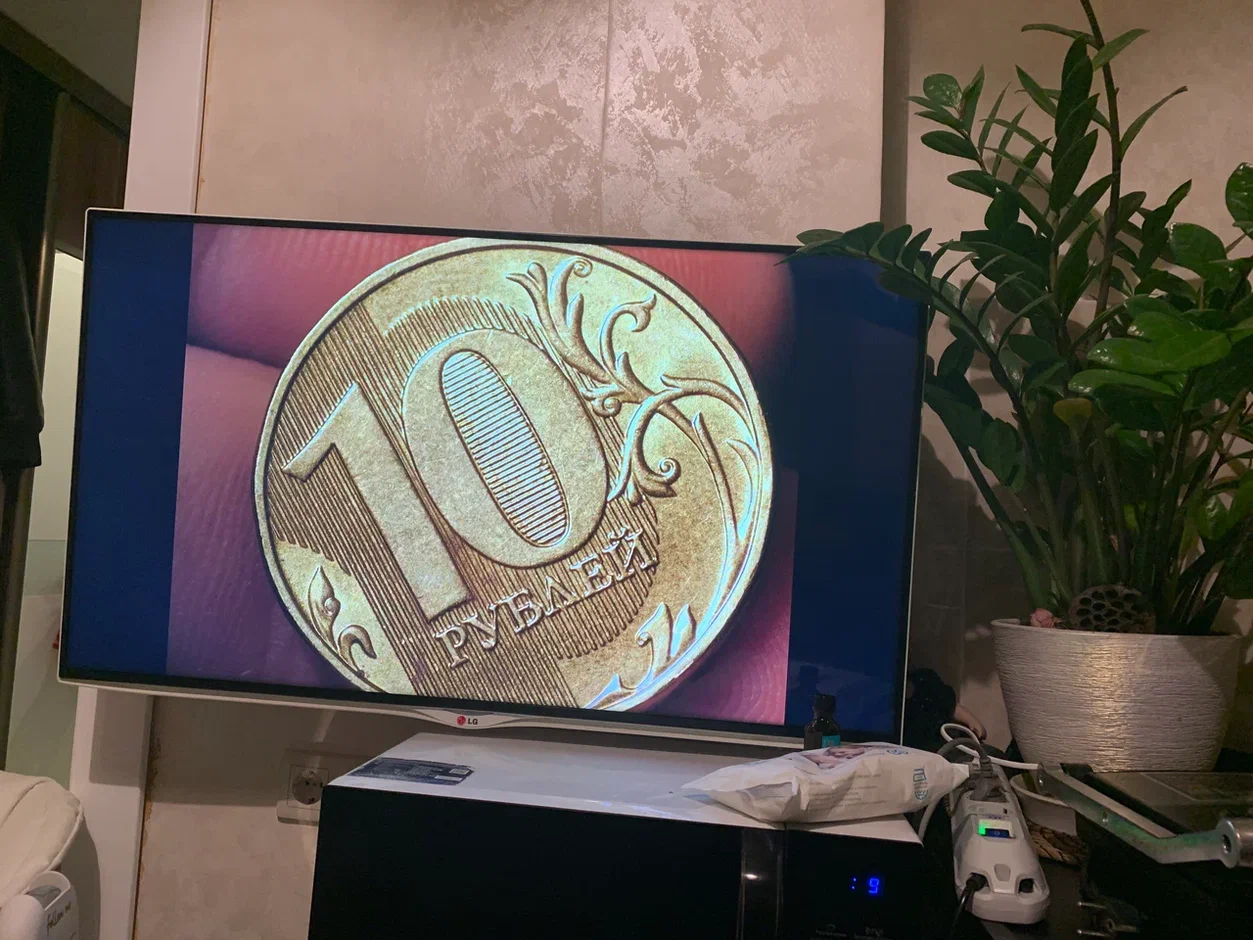

Финальный результат

В результате, мы получили высококачественное изображение с максимальным разрешением 3840x2160 пикселей. Эти снимки можно растянуть на огромный экран или телевизор для детального анализа.

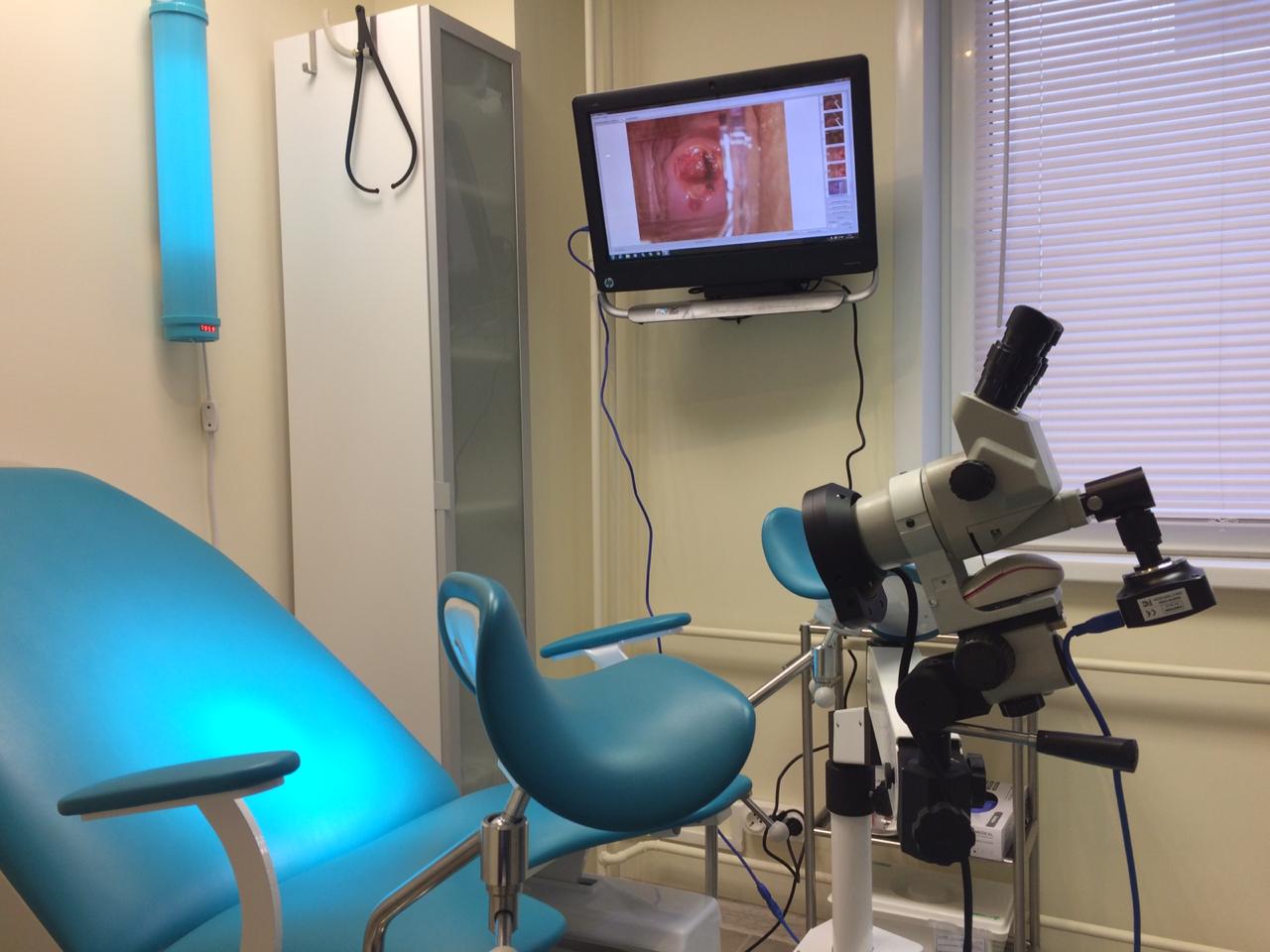

Прототип на опробации

Прототип прошел несколько опробаций и готов к серийному производству!
